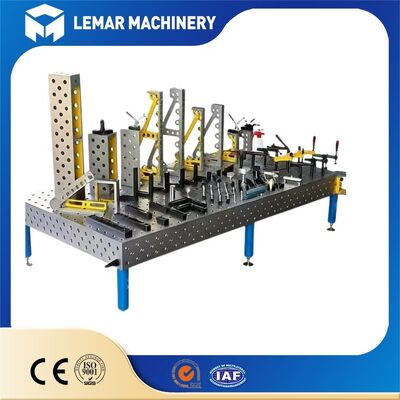

Столешница системы сварочных приспособлений D28 с прочным основанием 25 мм
| минимальный заказ: | 1 |
| Цена: | 500-1000 USD |
| Стандартная упаковка: | 3000*2000*300 мм |
| Срок доставки: | 15-25 рабочих дней |
| Способ оплаты: | ,Л/К,Д/А,Д/П,Т/Т,Вестерн Юнион |
| Емкость поставок: | 500 единиц/месяц |
Подробная информация
Место происхождения
УСИ
Фирменное наименование
LEMAR
Сертификация
CE
Номер модели
Д28
Документ
Материал столешницы:
Сталь Q355/чугун HT300
Толщина стола:
25 мм
Стандартное расстояние между отверстиями:
50 мм/100 мм
Точность положения отверстия:
± 0,05 мм
Поверхностная твердость:
HRC45-55
Обработка поверхности:
Плазменное азотирование
Плоскостность:
≤0,1 мм/м
Грузоподъемность одной столешницы:
≥ 3000 кг
Базовая нагрузка:
6000 кг
Материал столешницы:
Сталь Q355/чугун HT300
Толщина столешницы:
25 мм
Стандартное расстояние между отверстиями:
50 мм/100 мм
Точность положения отверстия:
±0,05 мм
Твердость поверхности:
HRC45-55
Обработка поверхности:
Плазменное азотирование
Плоскостность:
≤0,1 мм/м
Грузоподъемность одной столешницы:
≥3000 кг
Базовая нагрузка:
6000 кг
Выделить:
d28 сварочный стол-приспособление
,Система сварочных приспособлений
,Столешница сварочного стола 25 мм
Характер продукции
Сварочная система столов серии D28 с модульной столешницей и прочным основанием представляет собой сверхпрочную, гибкую систему сварочных приспособлений, основанную на стандартной сетке отверстий диаметром φ28 мм в качестве основного ориентира позиционирования. Разработана для высокоточных, многовариантных и крупносерийных сварочных работ в области тяжелых стальных конструкций, строительной техники, рельсового транспорта и автомобильных рам. Она сочетает в себе четыре ключевых преимущества: точность позиционирования, высокую грузоподъемность, быструю переналадку и возможность расширения несколькими единицами.
Технические характеристики
| Диаметр отверстия | 28 мм (настоящий D28) |
| Шаг отверстий (расстояние между сетками) | 100 мм × 100 мм |
| Разметка сетки | Метрическая (мм) / Опционально дюймовая (inch) |
| Рабочие поверхности (3D тип) | 5-сторонняя обработка на станках с ЧПУ (верхняя + 4 боковые) |
| Плоскостность поверхности | ≤ 0,05 мм/м (обработка на станках с ЧПУ) |
| Отделка поверхности | Нитридированная / Порошковое покрытие / Без покрытия |
| Модульная совместимость | Стандартные зажимы D28, штифты, блоки, угольники |
Особенности конструкции модульной столешницы
- Оптимизация ребер жесткости: Столешница из чугуна имеет цельнолитую ребристую структуру с ячейками размером 100×100 мм. Стальная столешница использует полностью сварные продольные и поперечные ребра жесткости толщиной 8 мм с канавками для снятия напряжений, обеспечивающими термическую деформацию ≤0,1 мм/м.
- Быстроразъемное соединение: Столешница и основание соединяются с помощью 6 комплектов эксцентриковых быстроразъемных замков + 4 прецизионных конических установочных штифта. Замки из нержавеющей стали предотвращают ржавление, работа одним человеком со временем переналадки ≤10 минут, отклонение позиционирования ≤0,03 мм.
- Защита сетки отверстий: Все установочные отверстия φ28 мм оснащены съемными антикоррозийными резиновыми заглушками. Отверстия имеют фаску радиусом R3 мм и зенковку для предотвращения износа и скопления сварочного шлака.
- Защита кромок: Обработанные на станках с ЧПУ фаски и скругленные края устраняют острые углы, предотвращая травмы оператора и деформацию при перемещении оборудования.
Совместимость приспособлений и оснастки
- Совместимость D28/System 28: Сетка отверстий φ28 мм соответствует международному стандарту System 28, совместима с приспособлениями серии D28 от ведущих мировых брендов, что снижает затраты на изготовление специальной оснастки.
- Совместимость с заготовками различных спецификаций: Метрическая сетка с равноудаленными отверстиями 50/100 мм с опциональной дюймовой сеткой 4"×4". Несколько столов могут быть соединены для размещения заготовок от мелких прецизионных деталей (≥300 мм) до сверхкрупных тяжелых деталей (≤10 м).
- Совместимость со специализированной оснасткой: Предусмотрены интерфейсы для изготовления Т-образных пазов, продолговатых отверстий и резьбовых отверстий для размещения специальных и нестандартных заготовок.
Адаптивность к условиям эксплуатации
- Диапазон температур: Рабочая температура от -20°C до +60°C, подходит для промышленных цехов в различных климатических зонах, включая холодные и тропические регионы.
- Влагостойкость/коррозионная стойкость: Базовая модель имеет класс защиты от ржавчины IP54, модели с гальваническим/порошковым покрытием достигают IP55. Подходит для цехов с высокой влажностью (≤90% относительной влажности без конденсации), прибрежных зон с солевым туманом и цехов механической обработки с умеренно агрессивными средами.
- Совместимость с основанием: Регулируемые ножки с диапазоном 50-250 мм, точность выравнивания ≤0,05 мм/м. Подходит для бетонных полов, эпоксидных полов и слегка неровных полов (плоскостность ≤1 мм/м).
Простая конструкция для обслуживания
- Обслуживание столешницы: Нитридированная/закаленная поверхность облегчает очистку сварочных брызг пластиковым скребком и безворсовой тканью. Сварочные брызги внутри отверстий очищаются с помощью пистолета для обдува сжатым воздухом и спирального удалителя шлака φ28 мм (1 минута на отверстие).
- Обслуживание основания: Рама с порошковым покрытием/гальваническим покрытием без глухих зон. Очистка тканью и пистолетом для обдува сжатым воздухом. Встроенный канал для воздушных/электрических цепей со съемной крышкой для легкой внутренней очистки и обслуживания трубопроводов.
- Обслуживание опорной системы: Герметичные двухрядные шарикоподшипники не требуют частой смазки (ежемесячное нанесение высокотемпературной смазки). Винты опорных ножек с защитой от ржавчины требуют еженедельной протирки и легкой смазки механическим маслом для плавной регулировки.
Свяжитесь с нами
Модульная конструкция, прочный фундамент, устанавливающий стандарт для тяжелых применений D28. Сварочная система столов LEMAR D28, с акцентом на модульную и взаимозаменяемую столешницу, а также высокожесткое, прочное основание, воплощает мощное позиционирование для тяжелых условий и гибкую адаптивность, закладывая прочный фундамент прецизионной инженерии для интеллектуального производства тяжелой сварки.
