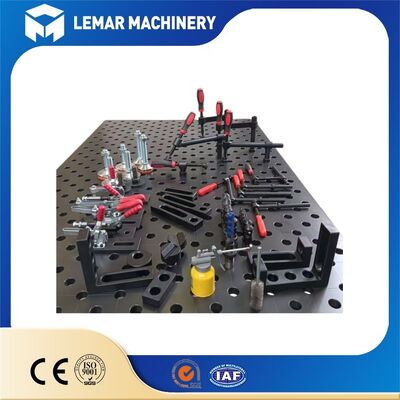

Настраиваемый сварочный стол D28 3D с комплектом зажимных аксессуаров

Настраиваемый сварочный стол D28 3D с полным комплектом зажимных приспособлений представляет собой модульное сварочное решение промышленного класса со стандартной системой отверстий D28 (диаметр φ28,15±0,03 мм, шаг 100 мм), изготовленное из чугуна HT300 или стали Q345 с нитридной поверхностной обработкой для износостойкости и термической стабильности. Он поддерживает индивидуальные размеры стола, несущую способность и комбинации аксессуаров, в сочетании со специальными F-зажимами, фиксаторами и опорами для быстрого 3D-позиционирования и зажима заготовок.

• Высокая степень настройки: поддерживает настройку размеров стола, несущей способности, покрытий поверхности (например, антикоррозийных и термостойких) и комбинаций комплектов аксессуаров для удовлетворения потребностей в специальных сварочных сценариях и производстве нестандартных деталей, адаптируясь к ритмам многономенклатурного мелкосерийного производства.
• Эффективный зажим и позиционирование: система отверстий D28 + сетка 100 мм в сочетании с полным комплектом зажимных приспособлений обеспечивает быстрое позиционирование и зажим в трехмерном пространстве X/Y/Z, сокращая время подготовки оснастки более чем на 50% и повышая эффективность смены линии.
• Стабильность и долговечность: нитридная поверхностная обработка обеспечивает твердость HV800+, устойчивость к коррозии сварочным шлаком и деформации при высоких температурах, подходит для интенсивных сварочных работ, срок службы более 10 лет, снижает затраты на техническое обслуживание оборудования.
• Адаптивность к различным сценариям: рабочая поверхность с пятисторонней обработкой поддерживает одновременную работу нескольких станций, совместима с роботизированной сваркой и автоматизированными производственными линиями, адаптируется к сварочным потребностям различных отраслей, таких как автомобилестроение, строительная техника и стальные конструкции.

1. Позиционирующие приспособления
   • Список аксессуаров: позиционные блоки, V-образные позиционеры, быстросъемные штифты
   • Функция: Обеспечивает точное позиционирование заготовки, гарантируя постоянство размеров после сварки.
2. Зажимные приспособления
   • Список аксессуаров: специальные F-зажимы D28, быстрозажимные зажимы, зажимы под углом 45 градусов
   • Функция: Быстро зажимает заготовку, предотвращая смещение во время сварки и повышая точность сварки.
3. Опорные приспособления
   • Список аксессуаров: регулируемые опорные ножки, регуляторы высоты
   • Функция: Адаптируется к различной высоте стола и неровностям пола, обеспечивая устойчивость сварочного стола.
4. Вспомогательные приспособления
   • Список аксессуаров: угломер, заземляющее устройство, шестигранный ключ
   • Функция: Помогает в позиционировании по углу, безопасном заземлении и ежедневном обслуживании оборудования.

• Контроль нагрузки: вес заготовки не должен превышать 80% от номинальной несущей способности, чтобы предотвратить деформацию стола из-за длительной перегрузки.
• Чистка и защита: после работы своевременно очищайте поверхность стола от сварочного шлака, металлической стружки и масляных пятен. Внутренние загрязнения в системе отверстий следует регулярно удалять. Используйте мягкие инструменты, чтобы не поцарапать поверхность стола.
• Защита от ржавчины и техническое обслуживание: наносите антикоррозийное масло один раз в месяц в сухих условиях и каждые 10-15 дней во влажных условиях или в условиях высокой солевой среды. Для длительного хранения накройте стол антикоррозийной бумагой и поместите влагопоглотители.
• Калибровка точности: при частом использовании проверяйте точность каждые 3 месяца; при редком использовании - каждые 6 месяцев, чтобы убедиться, что плоскостность и точность положения отверстий соответствуют стандартам.
• Меры предосторожности при эксплуатации: избегайте ударов тяжелыми предметами по поверхности стола и прямой сварки на столе. Место установки должно поддерживать постоянную температуру и влажность, а пол должен быть ровным.

Некоторые модели оснащены запирающимися роликами для легкого перемещения и устойчивого позиционирования без раскачивания после фиксации, при этом одна ножка выдерживает до 250 кг. Высота столешницы регулируется в диапазоне 850-1150 мм, адаптируясь к разному росту оператора и рабочим позам, снижая усталость при длительной работе. Он оснащен заземляющим устройством для эффективного отвода статического электричества и снижения рисков безопасности во время сварочных работ; зажимные приспособления имеют эргономичную конструкцию рукоятки для удобного захвата и легкой работы.
