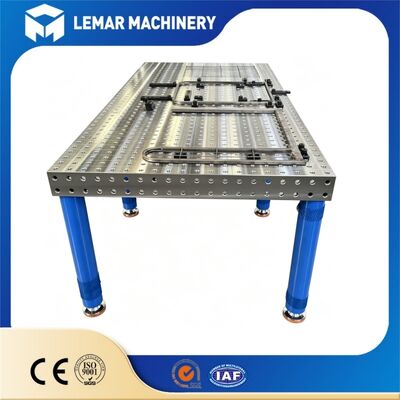

Precyzyjny stół spawalniczy D16 3D do precyzyjnego montażu komponentów
| MOQ: | 1 |
| Cena: | 500USD-1500USD |
| Standardowe opakowanie: | 4000 mm * 2000 mm * 300 mm |
| Okres dostawy: | 15-25 dni roboczych |
| Metoda płatności: | D/A, L/C, D/P, T/T. |
| Wydajność dostaw: | 500 jednostek/miesiąc |
D16 3D stół spawalniczy
,stół do precyzyjnego montażu komponentów
,dokładny stół spawalniczy do montażu
Precyzyjny stół spawalniczy D16 3D został zaprojektowany z myślą o montażu komponentów o wysokiej tolerancji i spawaniu metali o lekkim i średnim obciążeniu. Przyjmując otwory D16 o średnicy 16 mm z gęstym rozstawem siatki 50 mm i obróbką otworów na pięciu powierzchniach, ta modułowa platforma mocująca zapewnia precyzyjne, powtarzalne pozycjonowanie skomplikowanych elementów o małych i średnich rozmiarach.
Płyta bazowa wykonana jest z odprężonego podłoża stalowego i poddana precyzyjnej obróbce azotowania gazowego w celu stabilizacji płaskości i poprawy trwałości powierzchni. Kompaktowa ogólna konstrukcja dobrze pasuje do wąskich stanowisk warsztatowych. Zamiast czasochłonnych, dedykowanych przyrządów niestandardowych, wielokrotnego użytku akcesoria modułowe umożliwiają szybką rekonfigurację mocowań. Każda gotowa jednostka przechodzi ścisłą kontrolę eksportową, aby spełnić standardy jakości dla europejskich i amerykańskich producentów zajmujących się precyzyjną obróbką metali.
| Parametr | Specyfikacja |
|---|---|
| Model | Stół spawalniczy D16 3D |
| Materiał blatu | Stal Q355 / żeliwo HT300 |
| Obróbka powierzchni | Azotowany (proces azotowania gazowego) |
| Średnica otworu | D16 (16 mm) |
| Rozstaw siatki otworów | 50 mm × 50 mm (standard) |
| Tolerancja płaskości stołu | ±0,1 mm / m² |
| Standardowe rozmiary stołów | 1500×1000 mm, 2000×1000 mm, 2400×1200 mm, 3000×1500 mm (dostępne rozmiary niestandardowe) |
| Wysokość blatu | Odlew ma 150 mm, część stalowa 100 mm. |
| Nośność | Do 5000 kg (w zależności od modelu) |
| Wysokość robocza | 800 mm-900 mm (opcjonalne nogi z regulacją wysokości) |
| Twardość powierzchni po azotowaniu | HV 550-650 |
| Kompatybilne akcesoria | Szybkozłączki, śruby mocujące, ograniczniki, kątowniki, klocki V, szczęki mocujące |
| MOQ | 1 zestaw |
| Opakowanie | Skrzynia ze sklejki / drewniana skrzynia |
| Czas dostawy | 15-25 dni roboczych |
- Gęsta siatka 50 mm dla precyzyjnego pozycjonowania- Drobny układ otworów D16 zapewnia liczne punkty pozycjonowania dla skomplikowanych elementów o małych rozmiarach.
- Pełne 5-stronne, wielokierunkowe mocowanie 3D- Struktura otworów na wielu bokach umożliwia mocowanie pod kątami pionowymi, poziomymi i skośnymi.
- Starannie dostrojona właściwość powierzchni azotowanej- Cienka, kontrolowana biała warstwa związkowa plus głębokość dyfuzji 0,3 mm zapewnia odporność na zużycie i odpryski.
- Kompaktowa konstrukcja oszczędzająca miejsce- Rozsądny projekt wymiarowy pasuje do stanowisk pracy o ograniczonej przestrzeni i warsztatów o zwartej zabudowie.
- Szybka rekonfiguracja mocowań dla produkcji mieszanej- Standardowe części modułowe można szybko ponownie zmontować, aby skrócić czas przygotowania dla różnych elementów roboczych.
- Elastyczne łączenie dla większych stref roboczych- Oddzielne stoły D16 można łączyć, aby rozszerzyć obszar roboczy w miarę wzrostu wymagań projektu.
Najlepiej sprawdza się w przypadku skomplikowanych elementów o małych i średnich rozmiarach, wymagających wysokiej dokładności montażu. Nadaje się do lekkich i średnich obciążeń mocujących, podczas gdy dla ciężkich, nieporęcznych elementów roboczych zaleca się stoły serii D28.
Przy prawidłowej obsłudze, azotowana wewnętrzna ścianka otworu zachowuje długotrwałą odporność na zużycie. Aby chronić precyzję otworów, nie należy używać śrub o nadmiernych rozmiarach ani stosować nadmiernych, gwałtownych uderzeń.
Tak. Mobilne zestawy kółek są akcesoriami opcjonalnymi. Po zamontowaniu kółek, przed mocowaniem elementów roboczych należy mocno zablokować wszystkie koła, aby zapewnić stabilność stołu podczas spawania.
Główne przyczyny to długotrwałe przeciążenie, bezpośrednie uderzenia ciężkim młotkiem i nierównomierne rozmieszczenie stóp podporowych. Postępuj zgodnie z notatkami dotyczącymi obsługi, aby zachować pierwotną płaskość.
Głównie akceptujemy płatności T/T. Obsługujemy warunki EXW, FOB, CIF i DDP, aby dopasować się do różnych portów docelowych i ustaleń logistycznych klienta.
Prześlij zakres rozmiarów elementów roboczych, wymagania dotyczące dokładności i warunki układu warsztatu do naszego zespołu sprzedaży. Nasi inżynierowie przedstawią ukierunkowane sugestie konfiguracji i dokładne wyceny dla Twoich projektów precyzyjnego montażu. Skontaktuj się z nami już teraz, aby zoptymalizować wydajność Twoich modułowych mocowań spawalniczych.
