گیره میز جوش تلسکوپی 180 درجه / 45 درجه برای میز جوش D16
| MOQ: | 1 مجموعه |
| قیمت: | 1-20 USD |
| بسته بندی استاندارد: | 300*200*200 میلی متر |
| دوره تحویل: | 3-7 روز کاری |
| روش پرداخت: | L/C، D/A، D/P، T/T، وسترن یونیون |
| ظرفیت تامین: | 5000 واحد در ماه |
اطلاعات دقیق
محل منبع
WUXI
نام تجاری
WUXI LEMAR
گواهی
CE
شماره مدل
D16
زمین شبکه استاندارد:
50 میلی متر
زاویه گیره:
نوع مستقیم 180 درجه / نوع زاویه 45 درجه
سکته مغزی تلسکوپی:
40 میلی متر
حداکثر نیروی بستن:
1800 نیوتن
مواد اصلی:
فولاد 45# / فولاد آلیاژی 40Cr
درمان سطحی:
اکسید سیاه / گاز نیتریدینگ اختیاری
چرخش:
پایه قابل چرخش 360 درجه
وزن هر قطعه:
حدود 0.75 کیلوگرم
سفارشی سازی:
لوگو / بسته OEM قابل قبول است
توضیحات محصول
180°/45° کلیمپ تلسکوپی میز جوشکاری برای میز جوشکاری D16
توضیحات محصول
کلیمپ میز جوشکاری تلسکوپی 180 °/45 ° برای میز جوشکاری D16 یک فشرده کننده مارپیچی مقیاس پذیر است که با میز جوشکاری انعطاف پذیر 3D موقعیت سوراخ D16 سازگار است.این لوازم جانبی ضروری به طور خاص برای صندلی های جوشکاری ماژولار طراحی شده است، امکان گرفتگی سریع و پایدار و قرار دادن قطعات در زاویه های 180 ° (سطح) و 45 ° (شکیبایی) را فراهم می کند.
ساختار اصلی و تحلیل عملکردی
| موقعیت سوراخ سازگاری | D16 (Φ 16mm) لوازم جانبی میز جوشکاری انعطاف پذیر سه بعدی |
|---|---|
| ضربه فشرده | استاندارد 40-80mm (اختیاری برای مشخصات مختلف) |
| محدوده گسترش و تنظیم | 150-300mm (بر اساس مدل، اختیاری) |
| حداکثر نیروی فشرده سازی | حدود 200 تا 300 کیلوگرم (تنها) |
| مواد و دستکاری | 5# فولاد کربن به طور کامل ساخته شده است، با یک سطح سیاه شده / فسفات شده، مقاوم در برابر لباس و ضد زنگ است. پیچ از فولاد آلیاژ با قدرت بالا ساخته شده است که در برابر تغییر شکل مقاوم است. |

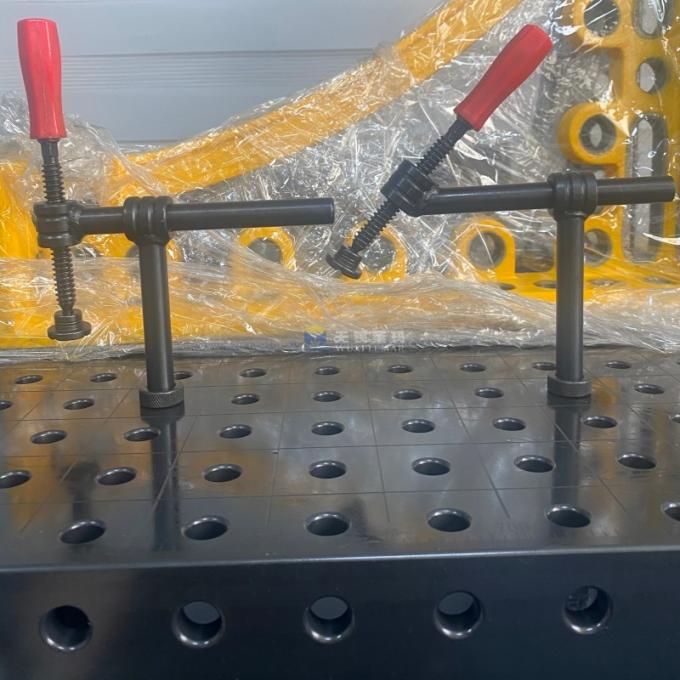

حالت 180 درجه:با بازوی افقی افقی ، پیچ عمودی به سمت پایین فشار می دهد ، برای قطعات مسطح ، پیوند ورق فلز و قرار دادن جعبه ها در پایین استفاده می شود.این رایج ترین روش کلیمپ پایه استفاده می شود.
حالت 45°:پیچ به 45 درجه خم شده است، که اجازه می دهد تا لایه های پروفایل، دیواره های بیرونی لوله و سطوح پیچ خورده از قطعات نامنظم شکل را محکم کند.حل نیاز به موقعیت زاویه ای که کلیمپ عمودی نمی تواند به آن برسد.
مزایای محصول
- سازگاری ماژولار:پایه به طور مستقیم به هر سوراخ Ø16mm روی میز D16 وارد می شود، برای موقعیت 360 ° می چرخد و قفل می شود.
- تنظیم تلسکوپی:لوله مرکزی می تواند حرکت کند و گسترش یابد، بدون تغییر کلیمپ، با اندازه های مختلف قطعه کار سازگار شود، که منجر به بهره وری بالا می شود.
- افزایش قدرت پیچ:پیچ سرب شکل T با یک دسته با حداقل تلاش نیروی کلیمپ بالایی را ایجاد می کند. سر فشار عمدتاً یک سر توپ شناور 360 درجه است که بدون لغزش یا آسیب به سطح، مناسب است.
- با دوام و مقاوم به سنگ:سطح سیاه شده / نیترید شده ، مقاوم در برابر لباس ، ضد زنگ و جلوگیری از چسبندگی slag جوش ، مناسب برای محیط های جوش خشن است.
- جمع آوری سریع/ جداسازی سریع:کار با یک نفر اجازه می دهد تا نصب / جداسازی / تنظیم در عرض 10 ثانیه تکمیل شود، مناسب برای تولید دسته های کوچک و چند نوع است.
دستورالعمل نصب و استفاده
- به طور مستقیم با سوراخ دایره ای از میز جوش D16 تراز و وارد عمودی
- چرخش 360 درجه برای تنظیم جهت کلیمپ
- کشش آستین گسترش و آن را با موقعیت تقریبی از قطعه کار برابر
- دکمه قفل طول را محکم کنید تا طول تلسکوپی را ثابت کنید
- پیچ دستگیره را چرخش، و فشار جهانی سر باید به طور محکم به قطعه کار متصل و قفل
- پس از جوشکاری به اتمام رسیده است، تکه پیچ در عقب شل و آن را به طور مستقیم بدون جدا کردن پیچ بکشید
پس از فروش و دوام
- در شرایط کار عادی، آن را آسان نیست به شکستن و یا لغزیدن، و می تواند برای مدت طولانی بدون تاثیر انسان استفاده می شود
- رشته ها و کلاه های فشار بخش های آسیب پذیر هستند که می توانند به صورت جداگانه بدون نیاز به تعویض کامل جایگزین شوند
- ابعاد جهانی استاندارد شده، جهانی بر روی میز جوش سه بعدی جهانی D16
سوالات عمومی
فقط با ميز جوش D16 سازگاره؟
بله، اون به طور خاص برايD16 (16mm سوراخ)پلتفرم جوش با سوراخ 50 میلی متری استاندارد. مناسب برای جدول D28 یا سایر اندازه های سوراخ نیست.
کلاچ ميتونه 360 درجه چرخونه؟
مطمئناً پايه ميتونه 360 درجه بعد از وارد شدن به سوراخ ميز چرخش کنه
نیروی فشرده سازی چقدر است؟
حداکثر نیروی فشرده سازی1800N-2000N، خود قفل پایدار، بدون بازگشت در هنگام جوش.
دوره ي گارانتي شما چقدره؟
ما ارائه می دهیم6 ماه گارانتیدر شرایط عادی کار صنعتی.
