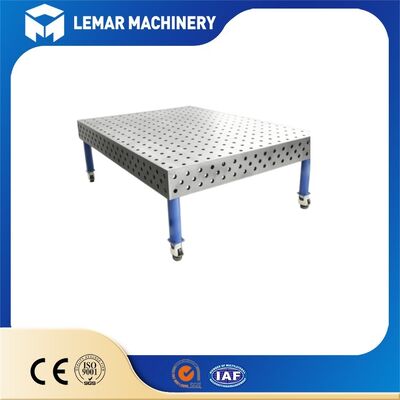

D28 정밀 구멍 간격 100 밀리미터의 용접 작업판
| MOQ: | 1개 |
| 가격: | 500-1500 USD |
| 표준 포장: | 4000*2000*200mm |
| 배송 기간: | 15-25 근무일 |
| 결제수단: | L/C,D/A,D/P,T/T |
| 공급능력: | 500개 단위/월 |
상세 정보
원래 장소
중국 우시
브랜드 이름
WUXI LEMAR
인증
CE
모델 번호
D28
시스템 구멍 직경:
Φ28mm H7, 공차 Φ28.065‑28.149mm
그리드 구멍 간격:
100mm×100mm
구멍 위치 정확도:
±0.05mm
사용 가능한 자료:
Q355 고강도 저합금강/HT300 회주철
탁상용 두께:
25mm
경도:
HV550-900
질화층:
0.25‑0.5mm
단일 지지대 하중:
900~1000kg
테이블 상단 높이:
200mm
강조하다:
D28 정밀 구멍이 있는 용접 작업판
,100mm 간격의 용접 장착 테이블
,구멍 간격으로 된 D28 용접 테이블
제품 설명
D28 정밀 구멍 간격 100 밀리미터의 용접 작업판
100mm의 정밀 구멍 간격을 가진 D28 용접 작업판은 고가의 사용자 정의 조그마치와 느린 고정 교체로 인한 문제점을 해결합니다.이 3D 유연 용접 테이블은 신뢰할 수있는 위치 성능을 위해 100mm 균일 구멍 간격과 Φ28 mm H7 정밀 구멍을 사용합니다. 스트레스 완화 기반 및 질소화 표면은 서비스 수명을 연장하고 평평성을 유지합니다. 5면 구멍 디자인은 복잡한 모양의 부품에 대한 유연한 클램핑을 허용합니다. 모든 표준 D28 클램프,위치 스핀과 각 블록을 직접 장착 할 수 있습니다.. 우리는 로봇 용접 라인을 위해 0등급 정밀도 및 일반 수동 용접을 위해 1등급을 제공합니다. 사용자 지정 레이아웃 및 인용을 위해 저희에게 연락하십시오.
주요 기술 매개 변수
| 항목 | 사양 |
|---|---|
| 시스템 구멍 지름 | Φ28 mm H7, 허용도 φ28.065-28.149 mm |
| 그리드 홀 간격 | 100 mm × 100 mm, 구멍 위치 정확도 ±0.05 mm |
| 평면성 | 표준 등급 ≤0.1 mm/1000 mm 0등급 (로봇 용접용) ≤0.05mm/1000mm |
| 선택적 자료 | 1 HT300 회색 주사철 2 Q355 고강도 낮은 합금 강철 |
| 테이블 윗부분 두께 | 25~40mm, 밑부분을 단단하게 하는 기일 구조로 강화 |
| 표면 처리 | 이온 나이트라이딩, 딱딱성 HV550-900, 나이트라이딩 층: 0.25~0.5mm 반 스프터, 마모 저항성 및 경화 방지성 |
| 용량 | 최대 정적 부하: 5~10톤 단일 지원 다리 부하: 900-1000 kg 동적 부하: 2톤 |
| 표준 테이블 크기 | 1000×800mm, 1500×1000mm, 2000×1000mm, 3000×1500mm, 4000×2000mm 주문형 초대 스플레이싱이 가능합니다. |
| 테이블 상단 높이 | 200mm 작업 높이 620mm 표준 지원 다리로 조절 |
특징
- 다차원 클램핑:특징 D28 시스템 구멍 상면 및 네 가지 측면 모두에 3D 다각 위치 (X / Y / Z 축) 를 가능하게합니다. 사용자 지정 용접 조그의 필요성을 제거합니다.표준 액세서리 가속 설정 및 빠른 변경을 허용.
- 안정된 정확성:원자재는 인공 노화 또는 스트레스 완화 소화로 내부 가공 스트레스를 제거하여 장기적인 차원 안정성을 보장합니다.고도 0 정밀 버전은 로봇 자동 용접 라인에 적합합니다..
- 중용성:D28 용접 테이블은 두꺼운 판, 중량 프레임, 건설 기계 및 철도 운송 부품에 이상적으로 견고하고 큰 오프레이션 디자인을 갖추고 있습니다.질소화 표면은 용접 스프터 제거를 용이하게하고 충격과 마모에 높은 저항성을 제공합니다..
- 모듈 확장성:여러 테이블은 과대 크기의 작업 조각을 수용하기 위해 서로 결합 할 수 있습니다. 매우 다재다능하고 주요 글로벌 D28 표준 장착장치와 호환됩니다.각 블록, 사각형 상자, 그리고 고정 클램프).
- 다재다능한 적용:용접, 조립, 검사, 레이아웃/마킹, 밀링 및 로봇 용접 시스템의 기초로 사용하기에 적합합니다.
검사, 인증서 및 배달 문서
- 측정 및 검사 보고서:평면성, 구멍 간격 및 수직성 측정 데이터 시트는 배달 시 제공됩니다. 0급 정밀 로봇 프로젝트에 대한 시험 보고서는 필수적입니다.
- CE 인증:EU 시장에서 관세 처리를 위해 사용할 수 있습니다.
- 포장:화석 목재 방화상품 (해상 수출용) 가구용 방화상품 목재 상자; 대형 식탁판은 운송 중에 손상을 방지하기 위해 개별적으로 포장됩니다.
- 배달 시간:표준 크기의 경우 10-15 일; 0급의 초대 크기의 고정도 스플라이스 테이블 타블릿에 대해서는 20-30 일.
- HS 코드:73269000 (금속 도구)
FAQ
질문: 저는 직접 테이블 위에 화염으로 절단하거나 깎을 수 있나요?
A: 아니. 고온 화염은 영구적인 지역 변형 및 nitriding 층 손상을 일으킬 것입니다. 스프레이 손상을 피하기 위해 용접 도중 구멍 보호 수갑을 사용 합니다.
Q: 제3자 D28 액세서리가 이 용접 테이블에 맞나요?
A: 물리적으로 적합 할 수 있지만 완전히 권장되지 않습니다. 다른 제조업체에는 작은 허용 차이가 있으며, 이는 위치 격차, 핀 붙는 및 구멍 마모를 유발할 수 있습니다.원본 부속품이 추천됩니다..
질문: 이온 질소화란 무엇인가요? 표면이 얼마나 오래 지속될까요?
A: 이온 나이트라이딩은 0.25-0.5mm의 나이트라이딩 층, 반 스프터, 마모 저항성 및 항 노갈과 함께 표면 경화 HV550-900을 제공합니다. 적절한 작동과 유지 보수와 함께,테이블탑 사용 기간은 8-12년입니다.- 핀과 볼트가 고장난 부분입니다.
Q: 측정 검사 보고서와 CE 문서를 제공 할 수 있습니까?
A: 예. 실제 측정 된 평면성 및 구멍 위치 데이터를 가진 검사 보고서를 제공합니다. CE 인증서는 EU 시장에 사용할 수 있습니다. 해상 수출을위한 후미게이트 된 나무 케이스.
Q: 주문형 크기나 특별한 표시를 받을 수 있나요?
A: 사용자 정의 차원, X-Y 스케일 표시, 로봇 데이터 마크 및 사용자 정의 로고 모두 받아 들일 수 있습니다. 인용을위한 그림 또는 요구 사항을 보내십시오.
Q: 보통의 납품 시간은 얼마인가요?
A: 표준 크기: 10-15 일 0급 고 정밀 또는 큰 스플라이스 테이블: 20-30 일
질문: 가격에는 지원 다리와 클램핑 액세서리가 포함되어 있습니까?
A: 인용 일반적으로 테이블 타프만 포함. 지원 다리, 위치 핀 및 클램프는 별도의 항목입니다. 우리에게 당신의 전체 요구 사항을 알려, 우리는 전체 패키지 가격을 제공 할 수 있습니다.
질문: 설치 하기 위해 특별한 콘크리트 토대가 필요합니까?
A: 특별한 토대가 필요하지 않습니다. 그러나 작업실 바닥은 단단하고 평평하며 충분히 부담을 부담해야합니다. 평준화를 위해 조정 가능한 발을 사용하십시오.
100mm의 정밀 구멍 간격을 가진 우리의 D28 용접 작업판으로 장비를 효율적으로 업그레이드 할 준비가 되셨습니까?
표준 차원 또는 로봇 용접을 위한 맞춤형 스플라이스 플랫폼이 필요하든, 우리는 당신의 프로젝트를 지원하기 위해 여기에 있습니다. 상세한 사양과 경쟁적인 제안을 얻기 위해 오늘 저희에게 연락하십시오.
