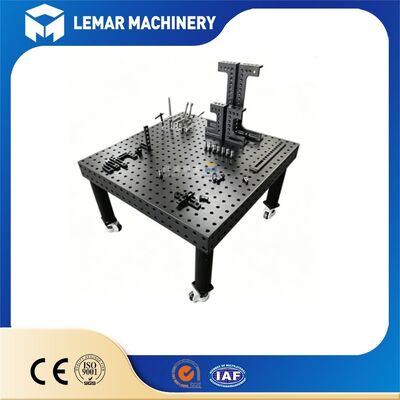

D16 3D 용접 테이블 완전 모듈 고정 시스템
| MOQ: | 1개 |
| 가격: | 500-1500 USD |
| 표준 포장: | 4000*2000*200mm |
| 배송 기간: | 15-20 근무일 |
| 결제수단: | 서부 동맹, T/T, D/P, D/A, L/C |
| 공급능력: | 500개 단위/월 |
상세 정보
원래 장소
우시
브랜드 이름
WUXI LEMAR
인증
CE
모델 번호
D16
홀 사양:
Φ16mm H7, 50×50mm 표준 그리드
사용 가능한 테이블 재료:
HT300 주철/Q355 강철
테이블 두께:
150~200mm
평탄도 공차:
±0.02~0.05mm/m
포함 된 항목:
용접 테이블 본체 + 모듈형 고정 부품 전체 세트
작동 온도 범위:
-10°C ~ +60°C
질화 층 깊이:
0.1~0.3mm
조정 가능한 지원:
높이 조절식 수평 조절 다리 포함
가장자리 처리:
안전을 위한 둥근 모서리 디자인
강조하다:
D16 3D 용접 테이블
,모듈형 용접 고정 시스템
,보증으로 용접 장착 테이블
제품 설명
D16 3D 용접 테이블 완전 모듈 고정 시스템
만나게D16 3D 용접 테이블 완전 모듈 고정 시스템현대 용접 제조를 위해 만들어진 정밀 엔지니어링 유연한 작업 솔루션입니다. 50mm 격자 패턴과 다면적 3D 고정 기능으로 표준 D16 구멍 기하학을 갖추고 있습니다.이 완전히 모듈화된 시스템은 빠른 재구성을 가능하게 합니다., 신뢰성 있는 반복 위치, 그리고 중소 크기의 작업 조각에 대한 안정적인 클램핑. 프로토타입 제작, 소량 생산 및 사용자 정의 부품 용접에 최적화그것은 재사용 할 수있는 전용 칩을 교체합니다., 교환 가능한 고정 부품 작업실의 효율성과 정확성을 높이기 위해.
제조 과정 및 건설
작업판 몸
주사철 버전 (HT300/HT250)
- 모노블록 주름 → 고온 소름 + 스트레스 완화를 위한 자연적 노화 → 정밀 밀링 → 플라즈마 나이트라이딩 처리
- 특징: 높은 경직성; 우수한 진동 완화 및 열 변형 저항성; 마모 및 용접 스프터 부식 저항성; 우수한 정밀 유지
강철 버전 (Q355 낮은 합금 강철)
- 용접 된 강철판 건설 → 스트레스 완화 → 정밀 가공 → 표면 경화 처리
- 특징: 더 높은 부하 운반 능력과 충격 저항력; 중중중량 용도로 적합합니다.
정밀 표준 (산업 표준)
- 테이블 표면 평면성, 평행성/면직성: ±0.02-±0.05 mm/m
- 위치 구멍 위치 정확도: ±0.03 mm
- 질산층 은 표면 경직성 을 높이고, 용접 스프래치, 스크래치, 그리고 녹식에 저항력 을 제공한다
표준 차원 (개인화)
- 1000×1000mm, 1200×800mm, 1500×1000mm, 2000×1000mm 등
- 표준 두께 150~200mm
- 정렬 가능한 받침대 또는 받침대
성능 사양
| 매개 변수 | 사양 |
|---|---|
| 정적 부하 용량 | 표준 D16 3D 용접 테이블 (150-200mm 두께): 균일하게 분포 된 부하 용량 약 3-5 t/m2; 집중 부하에 대해,지원되지 않는 영역을 피하고 압력을 분산하기 위해 간격 블록을 사용하십시오. |
| 열 안정성 | 주사철은 단기 용접 열 충격으로 인한 지역 영구 변형에 저항하는 균일한 열 전도성과 안정적인 열 확장 계수를 제공합니다.고온 온도 소스에 장기 노출되는 것을 피합니다. |
| 위치 정확성 반복 | 모듈식 고정 시스템 전체 반복 위치 정밀도 ± 0.05 mm를 달성, 높은 차원 일관성을 필요로 용접 작업에 적합 |
보증 조건
이 보증은 표준 산업 사용 조건에서 발생하는 재료 및 제조 결함을 포함합니다.
| 구성 요소 | 보증 기간 |
|---|---|
| 용접 테이블 몸체 | 1년 제한 보증 |
| 모듈형 고정 부품 | 6개월 제한 보증 |
보증 제외:정상적인 마모, 부적절한 설치, 과부하, 오용, 허가되지 않은 변경, 부적절한 용접법으로 인한 열 변형용접 스프레이스로 인한 표면 변색이 이 보증에 포함되지 않습니다..
유효한 보증 청구에 대해서는, 우리는 대체 부품과 전문적인 기술 지원을 제공할 것입니다.
모든 프로젝트에서 신뢰할 수있는 정확성과 유연한 고정을 위해 D16 3D 용접 테이블 완전한 모듈 고정 시스템으로 용접 작업 흐름을 업그레이드하십시오.
맞춤형 솔루션을 받으려면 오늘 저희에게 연락하세요.
