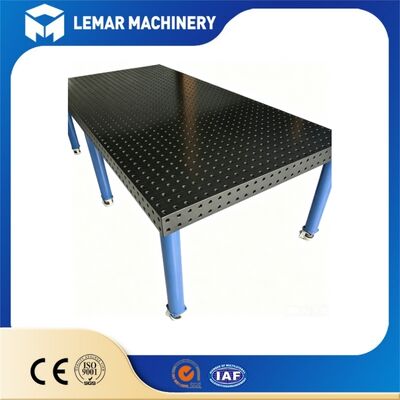

精密D16窒化3D溶接テーブル 精密金属加工用

精密D16窒化3D溶接テーブル 精密金属加工用

MOQ: 1
価格: 500USD-1500USD
標準梱包: 4000mm*2000mm*300mm
配達期間: 15～20営業日
支払方法: D/A、L/C、D/P、T/T
供給能力: 500単位/月
詳細情報
起源の場所
ウーシー、中国
ブランド名
WUXI LEMAR
証明
CE
モデル番号
D16
書類
CE certificate.pdf
モデル番号:
D16
直径:
16mm
カウンタートップの素材:
Q355鋼/Ht300鋳鉄/ステンレス鋼
平面度:
≤0.1mm/1000mm
厚さ:
12mm
加工面:
5面精密加工
カスタマイズ機能:
カスタマイズ/複数ユニットのスプライシングをサポート
垂直性:
≤0.1mm/200mm
生産能力:
50000PCS/年
ハイライト:

ナイトリ化3D溶接テーブル

,

精密D16溶接治具

,

高精度金属加工テーブル

製品の説明
高精度D16窒化処理3D溶接テーブル - 精密金属加工に最適
製品概要
D16 3D Welding Fixture Work Table overview showing precision hole grid system

当社の高精度D16窒化処理3D溶接テーブルは、高精度金属加工用に特別に設計されたモジュラー治具プラットフォームです。高強度炭素鋼で作られたテーブルトップは、専門的な窒化処理を施し、優れた表面硬度とスパッタ耐性を実現しています。標準のD16穴グリッドシステムを採用し、様々な治具、位置決めブロック、クランプの迅速な組み立てをサポートします。この3Dフレキシブルワークテーブルは、安定した繰り返し位置決め性能を提供し、手動溶接と半自動ワークショップ生産の両方に適しています。ワークピースのセットアップ時間を効果的に短縮し、中小規模の溶接プロジェクトで一貫した加工品質を保証します。

製品パラメータ
D16 welding table technical specifications and dimensions
パラメータ 仕様
グリッドシステム D16 - 50mm間隔の16mm穴
穴公差 H7 (16.000 ~ 16.018mm)
位置決め精度 ±0.05mmの繰り返し精度
テーブルトップ素材 HT300鋳鉄/Q355鋼
テーブルトップ厚さ 60mm
表面処理 窒化処理 (HV ≥ 600)
平面度公差 1m²あたり±0.1mm
静荷重容量 3,000 kg
標準サイズ 1000×750、1200×800、1500×1000mm
作業高さ 820mm (カスタム対応可)
製品の利点
D16 welding table advantages and features demonstration
  • 高精度D16穴システム
    各穴は±0.05mmの公差でCNC加工され、100×100mmのグリッドパターンで配置されています。これにより、バッチ生産全体で一貫した治具アライメントと繰り返し可能なセットアップが保証されます。
  • ロボット溶接に最適化
    6軸ロボット溶接システムとの連携を考慮して設計されています。平坦で剛性の高いテーブル表面は、自動パスプログラミングのための安定した基準面を提供し、溶接品質を向上させ、プログラミング時間を短縮します。
  • 耐久性のある窒化処理表面
    窒化処理後の表面硬度はHRC 58-62に達します。耐摩耗性、耐腐食性に優れ、高温の溶接スパッタにも耐えるように作られており、長期間の重工業用途に最適です。
  • モジュラーで柔軟
    クランプ、ストッパー、アングルプレート、位置決めピンなど、D16治具アクセサリーの全範囲と互換性があります。ワークピースのサイズや溶接プロジェクトに合わせてレイアウトを迅速に再構成できます。
  • 頑丈な構造
    内部リブ補強を備えたソリッド鋳鉄または鋼鉄フレーム。最大積載量5,000kgで、重いワークピースの負荷下でも平面度を維持します。
  • 高い繰り返し位置決め精度
    精密CNC加工されたD16治具位置決め穴は、±0.05mm以内の繰り返し公差を保証します。安定した基準面は、連続的なロボットサイクル溶接中の位置決めずれを効果的に回避し、完成した溶接部品の不良率を低下させます。
製品用途
D16 welding table applications in various industries
  • 自動ロボット溶接ライン
  • 自動車部品製造
  • 金属家具・棚製造
  • 構造用鋼材加工
  • 航空宇宙部品溶接
  • 溶接アセンブリのバッチ生産
お問い合わせ

技術的なお問い合わせ、カスタム寸法のご要望、または大量購入をご検討の場合は、当社の営業チームまでお問い合わせください。当社の専門的な営業およびエンジニアリングスタッフが、詳細な製品情報と競争力のある見積もりを迅速にご提供いたします。皆様との長期的なWin-Winのビジネス協力関係を築けることを心より願っております。

電話: +8615995269947
Eメール: evasummer@lemarmetal.com
住所: NO.280-25 Xicheng Road, Liangxi District Wuxi, CN
