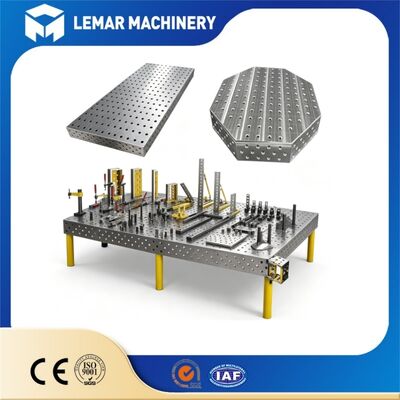

あらゆる製造組立作業に対応するカスタムD28モジュラー3D溶接テーブル
| MOQ: | 1 |
| 価格: | 500USD-1000USD |
| 標準梱包: | 4000mm*2000mm*200mm |
| 配達期間: | 10～20営業日 |
| 支払方法: | D/A、L/C、D/P、T/T |
| 供給能力: | 500単位/月 |
カスタムD28溶接テーブル
,モジュラー3D溶接治具
,製造組立用溶接テーブル
カスタマイズされたD28モジュール式3D溶接テーブルは,様々な産業用アプリケーションのあらゆる種類の製造および組み立て作業をサポートするように設計された完全に構成可能な作業システムです.業界標準の D28 mm 固定穴のパターンの周りに構築されていますこのテーブルは,テーブルトップと4つの垂直側の3次元アクセスを提供し,ほぼあらゆる角度から安全に作業部件を配置することができます.
表面処理のあらゆる次元や厚さ小さなワークショップにコンパクトなユニットが必要か,重量構造の組み立てのために超大型テーブルが必要かD28のモジュール式エコシステムは,クランプ,ストップ,角プレート,サポートブラケットの完全な範囲で動作します.操作者が任意の製造または組立プロジェクトのために迅速かつ正確にカスタム・フィクチャー構成を設定できるようにする.
-
完全 に あなた の 必要 に 合わせる もの
テーブルのサイズと厚さから 穴のパターンや表面の仕上げまで 全ての仕様が 特定の製造と組み立て要件に 基づいて作られていますテーブルは1日目からあなたの操作に完璧に動作します.
-
業界標準D28の固定装置の互換性
100mmの格子上の 28mmの精密穴は,最も広く採用されている固定規格に従います.既存の何千ものD28アクセサリーと互換性を確保し,ツール投資を保護します.
-
真の3D多面位置付け
テーブルや横の垂直表面の格子状の穴は,あらゆる方向から固定し支えることができます.2D平面のテーブルよりも 複雑な3次元製造と組み立て作業を 簡単にできます.
-
どんな仕事にも迅速なモジュール式設定
操作者が小さなバッチ組立,カスタム製造,構造の溶接作業.
-
製造 や 組み立て の すべて の 仕事 に 用い られ た
軽金属板の組み立てから 重い構造の製造まで このテーブルは 作業量に合わせてスケールされます 負荷容量,厚さ生産パイプラインのあらゆる作業を1つの柔軟なプラットフォームで処理できます.
-
エンジニアリングサポート
作業流程を評価し 最適な仕様を提案します特定の製造と組立作業のための効率を最大化するテーブルを提供します 推測は必要ありません.
カスタマイズされたD28モジュール式3D溶接テーブルは,標準的なテーブルが特定の運用ニーズに欠けている金属製造および組み立てのほぼすべての分野にサービスを提供しています.一般的な製造工場は,カスタムプロジェクトの特定のミックスのために作業スペースの効率を最大化するために,組み込まれたアクセサリーストレージでカスタムサイズテーブルを注文します..
構造鋼の製造者は,標準サイズが全長作業部品を収納できない場合,梁,柱,トラス組み立てのために設計された,超大型,超厚いテーブルを指定します.シート金属と囲い製造者は,一貫した生産出力のために標準組み立て装置と完全に一致するカスタム穴パターンを持つ精密平面テーブルを選択します.
ロボットアーム,ポジショナー完全に統合された作業細胞を作成するために特殊なVブロックとクランプ構成を必要とするパイプとチューブ製造工場;大型フレーム組成を建設する農業機器メーカー;長いテーブルを要するトレーラーや車体工房・教育に最適化された配置を必要とする技術訓練センター,および異常な作業部品またはプロセス要求を有する研究施設.
| ポイント | 標準パラメータ |
|---|---|
| 基礎材料 | Q355 低合金高強度鋼 |
| 表面処理 | 5面全深度統合ナイトライディング |
| 表面硬さ | HV 550-700 |
| 穴の仕様 | D28 (直径28mm),格子間隔100±0.05mm |
| 平らさ の 精度 | ≤0.1mm / 1000mm |
| 穴の中間容量 | ±0.03mm |
| テーブルの厚さ | 25mm |
| 最大静的負荷 | 12トン |
| 作業面 | 五面操作 (上側と四面垂直) |
| カスタムサービス | 複数の標準サイズ |
テーブル:主な溶接テーブルボディは,重量で,蒸気処理が禁止された固木複合板箱に詰め込まれています.内部の泡保護と海上輸送中の損傷を防止するための強化されたコーナー・ブラッシング.
固定装置キット:部品は個別に防腐紙に包み込まれ,金属製の道具箱の中に配置されます.
脚とアクセサリー:輸送中,ナイトリド化されたテーブル表面を掻くのを防ぐために,別々の箱に詰められています.
A: D28 は,精密 掘削 固定 穴 の 28mm の 直径 を 指します.これは 3D 溶接 テーブル システム で 最も 広く 使用 さ れ て いる 業界 標準 です.複数のメーカーからの幅広いクランプと位置付けアクセサリーとの互換性を確保する.
A: ほぼすべての側面は,カスタマイズすることができます: 寸法,厚さ,材料のグレード,表面処理,平坦度グレード,穴のパターンの構成,脚のデザイン,高さ,移動オプション,組み込まれており,ネジのマウントなど仕様に応じて作ります
A: 標準カスタム注文は,通常,設計の確認から出荷まで3〜6週間かかります. 複雑さ,サイズ,選択された機能によって異なります.緊急プロジェクトでは急生産オプションが提供されています.詳細については問い合わせてください..
D28のテーブルは標準的な 50mmの格子間隔と 28mmの穴直径に従っており新しいカスタムテーブルと完全に互換性があります.
A: はい,すべてのカスタム注文には,製造開始前にあなたのレビューと承認のための詳細なCAD図が含まれています.設計と仕様に完全に満足するまで必要に応じて修正します.
A: はい,要求に応じて,平面性検査報告,材料証明書,CE,ISO,または特定の業界要件などの基準の遵守を提供することができます.特別認証は設計段階で議論できる.
製造と組み立て作業のために私たちのカスタマイズされたD28モジュール3D溶接テーブルを検討してありがとうございます. 我々は,すべてのワークショップと生産ラインがユニークなニーズを持っていることを理解します.そして,私たちのエンジニアリングチームは,あなたの特定のアプリケーションのための完璧なテーブルを構築する準備ができています.
作業流程の最適なサイズ,厚さ,機能を決定するためのガイドが必要です. 私たちはあなたを助けるためにここにいます.作業部品の仕様専門家は24時間以内に 詳細な提案や設計コンセプトを製造と組み立てのニーズに正確に調整された競争力のあるオート.
