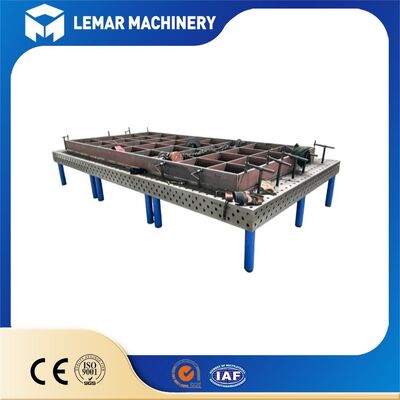

त्वरित-ग्रिप क्लैंप सहायक उपकरण के साथ वेल्डिंग के लिए मजबूत D28 वेल्डिंग टेबल
| MOQ: | 1 टुकड़ा |
| कीमत: | 500-1500 USD |
| स्टैंडर्ड पैकेजिंग: | 4000*2000*200मिमी |
| वितरण अवधि: | 15-25 कार्य दिवस |
| भुगतान विधि: | डी/ए, एल/सी, डी/पी, टी/टी |
| आपूर्ति क्षमता: | 500 यूनिट/माह |
विस्तृत जानकारी
उत्पत्ति के प्लेस
वूशी, चीन
ब्रांड नाम
WUXI LEMAR
प्रमाणन
CE
मॉडल संख्या
डी28
टेबलटॉप छेद व्यास:
Φ28 मिमी (H7 सहनशीलता)
ग्रिड पिच:
100 मिमी × 100 मिमी
टेबलटॉप की मोटाई:
25 मिमी
टेबलटॉप की ऊंचाई:
200 मिमी
समतलता सटीकता:
0.02 मिमी/एम
स्थैतिक भार क्षमता:
5‑10 टन
सिंगल-लेग भार क्षमता:
900‑1000 किग्रा
संगत फास्टनरों:
M20 लॉकिंग बोल्ट, Φ28 मिमी लॉकिंग पिन
सतह का खुरदरापन:
रा 1.6-3.2 μm
प्रमुखता देना:
क्लैंप के साथ मजबूत D28 वेल्डिंग टेबल
,त्वरित पकड़ के सामानों के साथ वेल्डिंग फिक्स्चर टेबल
,क्लैंप सहायक उपकरण के साथ वेल्डिंग टेबल D28
उत्पाद का वर्णन
त्वरित-ग्रिप क्लैंप सहायक उपकरण के साथ वेल्डिंग के लिए मजबूत D28 वेल्डिंग टेबल
दत्वरित-ग्रिप क्लैंप सहायक उपकरण के साथ वेल्डिंग के लिए मजबूत D28 वेल्डिंग टेबलएक औद्योगिक-ग्रेड मॉड्यूलर वेल्डिंग jig है जो भारी-कर्तव्य धातु निर्माण कार्यों को संभालने के लिए बनाया गया है। अंतर्राष्ट्रीय D28 छेद मानक के बाद,इस वेल्डिंग टेबल एक तनाव-मुक्त 25 मिमी टेबलटॉप और मिलान त्वरित-ग्रिप क्लैंप सामान के साथ आता है, फ्रेम, संरचनात्मक भागों और बड़े आकार के इकाइयों के लिए तेजी से, दोहराए जाने योग्य वर्कपीस पोजिशनिंग की अनुमति देता है।
तकनीकी विनिर्देश
| पद | विनिर्देश |
|---|---|
| टेबलटॉप छेद का व्यास | Φ28 मिमी (H7 सहिष्णुता) |
| ग्रिड पिच | 100 मिमी × 100 मिमी |
| टेबलटॉप की मोटाई | 25 मिमी |
| टेबलटॉप ऊंचाई (3D तालिका) | 200 मिमी (शीर्ष और चार साइड चेहरे छेद के साथ, 5 मशीनीकृत कार्य सतहों) |
| समतलता सटीकता | मानकः ≤0.1 मिमी/1000 मिमी; 0-ग्रेड सटीकताः ≤0.05 मिमी/1000 मिमी |
| वैकल्पिक सामग्री | Q355 कम मिश्र धातु स्टील प्लेट / HT300 कास्ट आयरन; वैकल्पिक नाइट्राइड सतह उपचार HV550-900, स्पैटर विरोधी, पहनने के लिए प्रतिरोधी और जंग प्रतिरोधी |
| स्थिर भार क्षमता | 5-10 टन; एक पैर की भार क्षमताः 900-1000 किलोग्राम |
| मानक टेबलटॉप आकार | 1000×800 मिमी, 1200×800 मिमी, 1500×1000 मिमी, 2000×1000 मिमी, 2000×1500 मिमी, 3000×1500 मिमी, 4000×2000 मिमी। बड़े स्प्लिस्ड टेबलटॉप अनुकूलन योग्य हैं। |
| टेबलटॉप उपचार | सीएनसी मिलिंग, कृत्रिम तनाव राहत; नाइट्राइडिंग प्रक्रिया आसान स्लैग हटाने के लिए वेल्डिंग स्पैटर का विरोध करती है |
3D बनाम 2D वेल्डिंग टेबलःऊपरी सतह और सभी चार पक्षों में छेद के साथ मशीनिंग की जाती है, जिसका उपयोग त्रि-आयामी टूलींग बनाने के लिए किया जा सकता है। वर्कपीस को लंबवत, झुकाव और कई कोणों में क्लैंप किया जा सकता है;2 डी वेल्डिंग टेबल केवल शीर्ष सतह पर छेद है और केवल सपाट वेल्डिंग प्रदर्शन कर सकते हैं.
प्रमुख विशेषताएं
- मजबूत भारी-कर्तव्य संरचनाःगहन स्टील प्लेट/कास्ट आयरन से निर्मित, सुदृढ़ निचली पसलियों के साथ, वेल्डिंग विरूपण का विरोध करता है और भारी भार के तहत स्थिर संचालन सुनिश्चित करता है;नाइट्राइड सतह वेल्ड स्लैग आसंजन को रोकती है और आसान सफाई की सुविधा देती है.
- मॉड्यूलर थ्रीडी टूलिंगःफिक्स्चर को न केवल विमान पर बल्कि किनारों पर भी लगाया जा सकता है, जिससे 3 डी वेल्डिंग, फ्रेम असेंबली और रैक असेंबली संभव हो जाती है।
- त्वरित पकड़ःत्वरित-ग्रिप सहायक उपकरण सेटअप समय को काफी कम करते हैं, छोटे बैच, बहु-प्रजाति उत्पादन के लिए उपयुक्त हैं।
- उच्च परिशुद्धताःसीएनसी परिशुद्धता मशीनिंग उच्च समतलता और छेद स्थिति सटीकता सुनिश्चित करती है, जिसके परिणामस्वरूप वेल्डेड उत्पादों की निरंतर आयामी एकरूपता होती है।
- बहुमुखी प्रतिभा:D28 मानक छेद प्रणाली के साथ संगत, वैश्विक ब्रांडों से D28 फिक्स्चर के विशाल बहुमत के साथ संगत।
अनुकूलन विकल्प
- अनुकूलन योग्य आकारः1000×800 मिमी ~ 4000×2000 मिमी; कई इकाइयों के लिए अति-बड़ी टेबलटॉप।
- सामग्रीःQ355B / HT300 कास्ट आयरन / 38CrMoAl.
- परिशुद्धता ग्रेडःमानक, ग्रेड 0 परिशुद्धता।
- सतह परिष्करणःमानक ब्लैकनिंग, गैस नाइट्राइडिंग, प्लाज्मा नाइट्राइडिंग।
- पैर:फिक्स्ड / समायोज्य / कैस्टर; अनुकूलन योग्य टेबलटॉप ऊंचाई।
- ब्रांडःग्राहक लोगो का लेजर मार्किंग उपलब्ध; अनुकूलन योग्य सहायक उपकरण किट।
- प्रलेखनःसीएमएम सपाटता परीक्षण रिपोर्ट, सामग्री प्रमाण पत्र, सीई प्रमाण पत्र उपलब्ध है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: आप किन व्यापारिक शर्तों को स्वीकार करते हैं?
एकः हम EXW, एफओबी, सीआईएफ, डीएपी, डीडीपी का समर्थन करते हैं। कृपया उद्धरण के लिए अपने गंतव्य बंदरगाह को सलाह दें।
प्रश्न: लीड टाइम क्या है?
A: स्टॉक में मानक आकारः 10-15 कार्यदिवस। कस्टम आकार / विशेष सामग्री के आदेशः 20-30 कार्यदिवस।
प्रश्न: भुगतान की कौन सी शर्तें उपलब्ध हैं?
एकः टी / टी हमारे मुख्य शब्द है. 30% जमा, शिपमेंट से पहले 70% संतुलन. हम भी स्वीकार करते हैं एल / सी बड़ी मात्रा के आदेश के लिए.
प्रश्न: निर्यात के लिए उत्पाद को कैसे पैक किया जाता है?
उत्तर: समुद्री शिपिंग के दौरान क्षति से बचने के लिए फोम और कोने के रक्षक के साथ, धूम्रपान किए गए ठोस लकड़ी के डिब्बे में पैक किया गया।
प्रश्न: आप सीमा शुल्क निकासी के लिए कौन से दस्तावेज पेश कर सकते हैं?
A: वाणिज्यिक चालान, पैकिंग सूची, CE प्रमाण पत्र, सामग्री प्रमाण पत्र, CMM निरीक्षण रिपोर्ट। HS कोडः 73269000.
प्रश्न: वारंटी नीति क्या है?
A: मुख्य टेबल बॉडी के लिए 1 साल की वारंटी। क्विक-ग्रिप क्लैंप सहायक उपकरण 6-12 महीने की वारंटी के साथ उपभोग्य भाग हैं। अनुचित संचालन के कारण होने वाले क्षति को कवर नहीं किया जाता है।
प्रश्न: क्या आप नमूना आदेश देते हैं?
एकः हाँ, नमूना आदेश स्वीकार्य है। नमूना मूल्य बाद में थोक आदेशों के लिए समायोजित किया जाएगा।
क्या आप एक विश्वसनीय भारी ड्यूटी वेल्डिंग समाधान की तलाश कर रहे हैं?
आज ही हमसे संपर्क करेंत्वरित-ग्रिप क्लैंप सहायक उपकरण के साथ वेल्डिंग के लिए मजबूत D28 वेल्डिंग टेबलहम आपकी धातु निर्माण परियोजना का समर्थन करने के लिए तैयार हैं।
