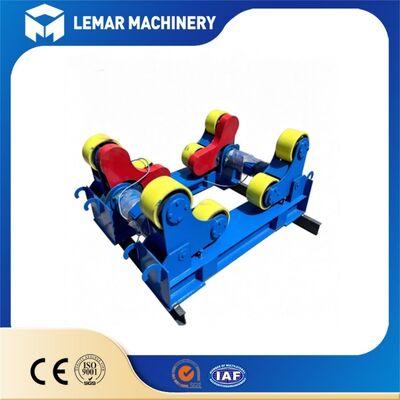

पोत वेल्डिंग के लिए 20 टन स्व-संरेखित वेल्डिंग टर्निंग रोल
| MOQ: | 1 |
| कीमत: | 500-1000USD |
| स्टैंडर्ड पैकेजिंग: | 220.00 सेमी * 130.00 सेमी * 120.00 सेमी |
| वितरण अवधि: | 10-20 कार्य दिवस |
| भुगतान विधि: | टी/टी, डी/पी, डी/ए, एल/सी |
| आपूर्ति क्षमता: | 500 यूनिट/माह |
विस्तृत जानकारी
उत्पत्ति के प्लेस
वुक्सी
ब्रांड नाम
LEMAR
प्रमाणन
CE
मॉडल संख्या
ZTG-20
मॉडल संख्या:
एचजीजेड-20
रेटेड भार क्षमता:
20 टन
लागू वर्कपीस व्यास:
500 मिमी - 3500 मिमी
रोलर सामग्री:
पीयू/फोर्ज्ड स्टील वैकल्पिक
रैखिक घूर्णन गति:
100-1000 मिमी/मिनट, वीएफडी स्टीप्लेस एडजस्टेबल
मोटर शक्ति:
2×1.1kW दोहरी मोटर ड्राइव
नियंत्रण मोड:
हैंड पेंडेंट, वायरलेस रिमोट वैकल्पिक
संरचना:
स्व-संरेखित प्रकार
वोल्टेज:
380V/415V अनुकूलन योग्य
प्रमुखता देना:
20 टन वेल्डिंग टर्निंग रोल
,स्व-संरेखित पोत वेल्डिंग रोल
,पोतों के लिए वेल्डिंग फिटिंग टेबल
उत्पाद का वर्णन
20 टन सेल्फ-एलाइनिंग वेल्डिंग टर्निंग रोल्स फॉर वेसल वेल्डिंग
उत्पाद अवलोकन
20-टन सेल्फ-एलाइनिंग वेल्डिंग रोटेटर बड़े बेलनाकार वर्कपीस के लिए डिज़ाइन किया गया मध्यम-भारी लोड वेल्डिंग सहायक उपकरण है। डुअल-मोटर सिंक्रोनस ड्राइव और सेल्फ-एडजस्टिंग रोलर संरचना की विशेषता, यह मैन्युअल दूरी समायोजन के बिना स्वचालित रूप से टैंक और पाइप को केंद्रित करता है। VFD स्पीड कंट्रोल के साथ, यह उच्च-गुणवत्ता वाले परिधीय वेल्ड के लिए स्थिर समान रोटेशन प्रदान करता है। प्रेशर वेसल, स्टोरेज टैंक, बॉयलर, मोटी स्टील पाइप और पेट्रोकेमिकल उपकरण निर्माण में व्यापक रूप से उपयोग किया जाता है।
मुख्य प्रदर्शन विशेषताएँ
- डुअल-मोटर सिंक्रोनस ड्राइव 20-टन पूर्ण लोड के तहत मजबूत कर्षण और स्थिर रनिंग प्रदान करता है, जिससे लंबे समय तक वेल्डिंग संचालन के दौरान स्लिपिंग समाप्त हो जाती है
- सेल्फ-एलाइनिंग रोलर मैकेनिज्म बेलनाकार वर्कपीस को केंद्रित करने के लिए स्वचालित रूप से कोण समायोजित करता है, जिससे सेटअप समय काफी कम हो जाता है
- VFD स्टेपलेस स्पीड रेगुलेशन कंपन के बिना स्मूथ लो-स्पीड रोटेशन को सक्षम बनाता है, जो सबमर्ज्ड आर्क ऑटोमैटिक वेल्डिंग के लिए आदर्श है
- स्टेनलेस स्टील सतहों की सुरक्षा के लिए वैकल्पिक PU रोलर्स; भारी कार्बन स्टील वर्कपीस के लिए फोर्ज्ड स्टील रोलर्स उपलब्ध हैं
- गाढ़ा इंटीग्रल वेल्डेड फ्रेम उच्च कठोरता और एंटी-डिफॉर्मेशन विशेषताएँ प्रदान करता है, जो हेवी-ड्यूटी निरंतर उत्पादन के लिए उपयुक्त है
- स्वचालित सिलेंडर गर्थ वेल्डिंग उत्पादन लाइन बनाने के लिए वेल्डिंग मैनिपुलेटर के साथ आसान एकीकरण
मुख्य तकनीकी विनिर्देश
| वस्तु | विनिर्देश |
|---|---|
| मॉडल | HGZ-20 सेल्फ-एलाइनिंग वेल्डिंग रोटेटर |
| रेटेड लोड क्षमता | 20 टन (पूर्ण सेट) |
| लागू वर्कपीस व्यास | 500 मिमी ~ 3500 मिमी |
| रोलर आकार | Φ350 × 120 मिमी |
| रोलर सामग्री | PU / फोर्ज्ड कार्बन स्टील वैकल्पिक |
| रैखिक घूर्णी गति | 100 ~ 1000 मिमी/मिनट स्टेपलेस समायोज्य |
| मोटर पावर | 2 × 1.1 kW डुअल मोटर |
| नियंत्रण प्रणाली | VFD इन्वर्टर + हैंड पेंडेंट |
| कार्यशील वोल्टेज | 380V, 415V के लिए अनुकूलन योग्य |
| मानक विन्यास | 1 ड्राइविंग फ्रेम + 1 आइडलर फ्रेम |
मशीन संरचनात्मक संरचना
- ड्राइविंग फ्रेम: डुअल मोटर सिंक्रोनस ड्राइविंग सिस्टम भारी-लोड स्लिपिंग से बचने के लिए स्थिर रोटरी पावर की आपूर्ति करता है
- आइडलर फ्रेम:वर्कपीस के दूसरे छोर का समर्थन करता है, रोटेशन को संतुलित करता है और कंपन को कम करता है
- सेल्फ-एलाइनिंग रोलर असेंबली:ऑटो एंगल एडजस्टमेंट विभिन्न-व्यास के सिलेंडरों को केंद्रित करता है
- फ्रीक्वेंसी कन्वर्जन कंट्रोल कैबिनेट:ओवरलोड प्रोटेक्शन के साथ फॉरवर्ड/रिवर्स रोटेशन और स्पीड एडजस्टमेंट को सक्षम बनाता है
- हैंड ऑपरेशन पेंडेंट:इमरजेंसी स्टॉप बटन के साथ सुविधाजनक फील्ड ऑपरेशन
- प्रबलित वेल्डेड बेस:गाढ़ा संरचना भारी लोड के तहत स्थिरता की गारंटी देती है
विशिष्ट अनुप्रयोग क्षेत्र
- मध्यम और बड़े प्रेशर वेसल परिधीय वेल्डिंग
- रासायनिक और पर्यावरण भंडारण टैंक निर्माण
- बॉयलर शेल और हीट एक्सचेंजर प्रसंस्करण
- मोटी-दीवार वाली स्टील पाइप और बड़े हाइड्रोलिक सिलेंडर वेल्डिंग
- पेट्रोकेमिकल मशीनरी और बड़े सिलेंडर घटक निर्माण
अक्सर पूछे जाने वाले प्रश्न
इस वेल्डिंग रोटेटर की रेटेड लोड क्षमता क्या है?
मानक संपूर्ण सेट रेटेड लोड 20 टन तक पहुँचता है।
यह किस वर्कपीस व्यास रेंज को अनुकूलित कर सकता है?
उपयुक्त सिलेंडर व्यास 500 मिमी से 3500 मिमी तक।
क्या रोलर सामग्री को अनुकूलित किया जा सकता है?
हाँ, पॉलीयूरेथेन रोलर और फोर्ज्ड स्टील रोलर वैकल्पिक हैं।
क्या ऑपरेशन के दौरान रोटेशन स्पीड को एडजस्ट किया जा सकता है?
VFD स्टेपलेस स्पीड रेगुलेशन से लैस, रियल-टाइम स्पीड एडजस्टमेंट समर्थित है।
क्या यह वेल्डिंग मैनिपुलेटर के साथ काम कर सकता है?
हाँ, टैंक गर्थ वेल्डिंग परियोजनाओं के लिए व्यापक रूप से एक साथ उपयोग किया जाता है।
वोल्टेज विकल्प उपलब्ध हैं?
मानक 380V, अनुकूलित 415V बिजली की आपूर्ति समर्थित है।
