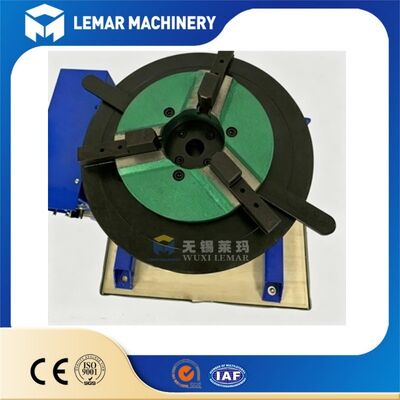

पाइप फ्लैंज वेल्डिंग पोजिशनर 50 किग्रा, रोबोट वेल्डिंग के लिए बेंचटॉप रोटरी टेबल
| MOQ: | 1 |
| कीमत: | 500-1000USD |
| स्टैंडर्ड पैकेजिंग: | 55.00 सेमी * 55.00 सेमी * 60.00 सेमी |
| वितरण अवधि: | 10-20 कार्य दिवस |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 500 यूनिट/माह |
विस्तृत जानकारी
उत्पत्ति के प्लेस
वूशी
ब्रांड नाम
LEMAR
प्रमाणन
CE
मॉडल संख्या
बीडब्ल्यूजे-5
दस्तावेज
प्रतिरूप संख्या।:
बीडब्ल्यूजे-05
झुकाव:
कोण 0-90°
वेल्डिंग टिल्टर प्रकार:
लचीला संयोजन
कार्यस्थल का व्यास:
350 मिमी
झुकाव गति:
0-10 आरपीएम
घूर्णन गति:
0.8-12आरपीएम परिवर्तनीय गति
गारंटी:
12 महीने
प्रमाणपत्र:
सीई आईएसओ
प्रमुखता देना:
बेंचटॉप रोटरी वेल्डिंग पोजिशनर
,50kg पाइप फ्लैंज पोजिशनर
,रोबोट वेल्डिंग रोटरी टेबल
उत्पाद का वर्णन
पाइप फ्लैंज वेल्डिंग पोजिशनिंग 50kg, रोबोट वेल्डिंग के लिए बेंचटॉप रोटरी टेबल
उत्पाद का अवलोकन
यह50 किलोग्राम वेल्डिंग पोजिशनरएक उच्च परिशुद्धता बेंचटॉप हैमिनी घुमावदार झुकावदार मेजविशेष रूप से छोटे स्वचालित वेल्डिंग कार्यों के लिए बनाया गया है।रोबोट के लिए वेल्डिंग पोजिशनरऔर मैनुअल सटीक वेल्डिंग, यह स्थिर 360° घूर्णन आंदोलन और 0-90° झुकाव समारोह प्रदान करता है।
पाइप, निकला हुआ किनारा, वाल्व और छोटे सिलेंडर workpieces के लिए एकदम सही, यह50 किलोग्राम वेल्डिंग पोजिशनरबहुत वेल्डिंग पटरियों का अनुकूलन, वेल्डिंग स्थिरता में सुधार, और समर्थन करता हैरोबोट स्वचालित वेल्डिंगप्रणाली मिलान।
तकनीकी मापदंड
| पद | विनिर्देश |
|---|---|
| नामित भार | 50 किलोग्राम क्षैतिज / 30 किलोग्राम झुकाव भार |
| तालिका व्यास | 310 मिमी |
| झुकाव सीमा | 0-90° मैन्युअल स्व-लॉकिंग |
| घूर्णन गति | 1-15rpm स्टेपलेस समायोज्य |
| मोटर शक्ति | 80W डीसी मोटर |
| विद्युत आपूर्ति | 220V/110V 50/60Hz |
| मशीन का वजन | 48 किलो |
| टेबल की समतलता | ≤0.1mm/m |
| नियंत्रण मोड | पैर पेडल + मैनुअल कंट्रोल |
मुख्य संरचना परिचय
- रोटरी पोजिशनिंग सिस्टम:कोर घूर्णन संरचना एक समान घूर्णन सुनिश्चित करता है, पाइप और फ्लैंज वेल्डिंग के लिए सटीक स्थिति प्रदान करता है, पूरी तरह से संगतरोबोट वेल्डिंग पोजिशनिंगआवश्यकताएँ।
- मैनुअल झुकाव तंत्र:0-90° स्व-लॉकिंग झुकाव डिजाइन वर्कपीस के कोण के लचीले समायोजन की अनुमति देता है, जिससे रोबोट और वेल्डरों को सर्वोत्तम वेल्डिंग मुद्रा प्राप्त करने में मदद मिलती है।
- बुद्धिमान नियंत्रण प्रणाली:पैर पेडल और मैनुअल पैनल के दोहरे नियंत्रण समायोज्य गति, आगे और पीछे के संचालन का एहसास, बनानेस्वचालित वेल्डिंग पोजिशनिंगअधिक सुविधाजनक और कुशल।
- प्रबलित आधार:स्लिप विरोधी और झटके प्रतिरोधी आधार उच्च परिशुद्धता वाले घूर्णी वेल्डिंग के दौरान स्थिर संचालन की गारंटी देता है, रोबोट सहयोग कार्य के दौरान विस्थापन से बचता है।
मुख्य विशेषताएं
1. रोबोट वेल्डिंग के लिए उच्च भार स्थिरताः50 किलोग्राम का नामित भार कंपन मुक्त संचालन सुनिश्चित करता है, जो रोबोटिक और मैनुअल सर्कुलर वेल्डिंग के लिए आदर्श है।
2. 0-90° झुकाव और 360° परिशुद्धता घूर्णन:स्व-लॉकिंग झुकाव प्लस स्थिर घूर्णन उच्च गुणवत्ता वाले पाइप और फ्लैंज वेल्डिंग के लिए रोबोट के साथ निर्बाध रूप से काम करता है।
3. उच्च परिशुद्धता और दोहराने की स्थितिःकठोर एंटी स्लग टेबल उत्कृष्ट समतलता बनाए रखता है, स्वचालित वेल्डिंग के मानकों को पूरा करता है।
4कॉम्पैक्ट बेंचटॉप डिजाइनःअंतरिक्ष की बचत, लचीला उपयोग के लिए रोबोट वेल्डिंग वर्कस्टेशन में स्थापित और एकीकृत करना आसान है।
5कम रखरखाव और लंबा जीवन काल:विश्वसनीय कीड़ा गियर ड्राइव लंबे समय तक स्वचालित उत्पादन के लिए चुपचाप और स्थिरता से चलता है।
अनुप्रयोग परिदृश्य
- पाइपों, फ्लैंग्स और छोटे बेलनाकार भागों का परिशुद्धता परिपत्र वेल्डिंग
- के लिए सहायक पोजिशनिंगरोबोट स्वचालित वेल्डिंगउत्पादन
- वाल्व भागों और हार्डवेयर घटकों का वेल्डिंग, पीसने और इकट्ठा करना
- छोटे बुद्धिमान वेल्डिंग वर्कस्टेशन और बेंच प्रकार के स्वचालित वेल्डिंग मिलान
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: इस 50 किलोग्राम के वेल्डिंग पोजिशनिंग मशीन की लोड क्षमता क्या है?
A: नाममात्र क्षैतिज भार 50kg, झुकाव भार 30kg, विशेष रूप से छोटे परिशुद्धता workpieces और रोबोट वेल्डिंग मिलान के लिए बनाया गया है।
प्रश्न: क्या यह झुकाव वाली मेज वेल्डिंग रोबोट के साथ काम कर सकती है?
उत्तर: हाँ।रोबोट के लिए वेल्डिंग पोजिशनरस्थिर सिंक्रोनस रोटेशन का समर्थन करता है, जो स्वचालित वेल्डिंग उत्पादन लाइनों के लिए उपयुक्त है।
प्रश्न: क्या घूर्णन गति समायोज्य है?
A: stepless गति विनियमन से लैस, विभिन्न पाइप और फ्लैंज वेल्डिंग प्रक्रियाओं के लिए उपयुक्त है।
प्रश्न: क्या उपकरण स्थापित करना आसान है?
उत्तर: कॉम्पैक्ट बेंचटॉप डिजाइन, प्लग एंड प्ले, छोटी कार्यशाला और रोबोट वर्कस्टेशन एकीकरण के लिए बहुत उपयुक्त है।
