D28 Τριδιάστατο τραπέζι συγκόλλησης με CNC επεξεργασμένη κορυφή για επίπεδη
| MOQ: | 1 τεμ |
| Τιμή: | 500-1500 USD |
| Τυπική συσκευασία: | 4000*2000*200 χλστ |
| Προθεσμία παράδοσης: | 15-25 εργάσιμες ημέρες |
| Τρόπος πληρωμής: | D/A,L/C,D/P,T/T |
| Δυνατότητα ανεφοδιασμού: | 500 μονάδες/μήνα |
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής
WUXI, ΚΙΝΑ
Μάρκα
WUXI LEMAR
Πιστοποίηση
CE
Αριθμό μοντέλου
D28
Έγγραφο
Κωδικός HS:
73269000/85159000
Διαθέσιμο υλικό:
Γκρι Χυτοσίδηρος HT300 / Νιτριδωμένος Χάλυβας Q355
Ύψος πλαϊνού πάνελ:
Στάνταρ 200 χλστ
Επεξεργασία Επιφανειών:
Full Plasma Nitriding, Hardness HV550-900
Σύστημα οπών:
Τρύπες ακριβείας Φ28mm H7
Ανοχή βήματος τρύπας:
±0,05 χλστ
Κάθετοτητα πλευρικών πλαισίων:
≤0,1mm/200mm
Flatness Standard:
≤0,1mm/1000mm
Διαδικασία Μηχανικής:
Πλήρης 5 όψεων, μίας χρήσης CNC Gantry Milling & Boring
Επισημαίνω:
D28 Τριδιάστατο τραπέζι συγκόλλησης με CNC
,Τραπεζικά μηχανήματα συγκόλλησης
,τραπέζι συγκόλλησης με εγγύηση επίπεδης
Περιγραφή προϊόντων

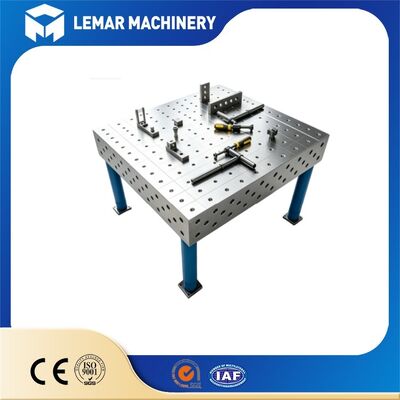

Συσκευή Συγκόλλησης D28 3D με Επιφάνεια Κατεργασμένη με CNC για Επιπεδότητα
Η συσκευή συγκόλλησης D28 3D μας με επιφάνεια κατεργασμένη με CNC για επιπεδότητα είναι ένα στιβαρό, αρθρωτό σύστημα συγκόλλησης 3D, κατασκευασμένο με πλήρως κατεργασμένες επιφάνειες CNC για ανώτερο έλεγχο επιπεδότητας. Προσφέρεται από χυτοσίδηρο HT300 ή ατσάλι S355 με νιτρίωση ανθεκτικό στη φθορά, υιοθετεί ένα καθολικό σύστημα οπών Φ28 100×100mm για πλήρες σφίξιμο από 3 πλευρές.
Συμβατό με όλα τα κιτ σφιγκτήρων D28, επιταχύνει την αλλαγή προϊόντων και μειώνει τα απόβλητα στην κατασκευή μετάλλων. Ιδανικό για σκελετούς οχημάτων, μηχανήματα μηχανικής, χαλύβδινες κατασκευές και ρομποτικές κυψέλες συγκόλλησης, υποστηρίζονται διάφορα έτοιμα μεγέθη και προσαρμοσμένες διαστάσεις με παγκόσμια συσκευασία εξαγωγής.
Πίνακας Προδιαγραφών Τυπικού Μεγέθους
| Μέγεθος Τραπεζιού (Μ×Π, mm) | Ύψος Πλευράς | Πάχος Πάνελ | Τυπικό Σύστημα Οπών |
|---|---|---|---|
| 1000 × 800 | 200mm | 25mm | Οπές ακριβείας Φ28mm H7 |
| 1200 × 1000 | 200mm | 25mm | Οπές ακριβείας Φ28mm H7 |
| 1500 × 1000 | 200mm | 25mm | Οπές ακριβείας Φ28mm H7 |
| 2000 × 1000 | 200mm | 25mm | Οπές ακριβείας Φ28mm H7 |
| 2400 × 1200 | 200mm | 25mm | Οπές ακριβείας Φ28mm H7 |
| 3000 × 1500 | 200mm | 25mm | Οπές ακριβείας Φ28mm H7 |
| 4000 × 2000 | 200mm | 25mm | Οπές ακριβείας Φ28mm H7 |
Ολοκληρωμένη Κατεργασία CNC
Όλα τα τραπέζια συγκόλλησης μας επεξεργάζονται χρησιμοποιώντας κέντρα κατεργασίας CNC μεγάλης κλίμακας τύπου gantry. Μια διαδικασία ενιαίας ρύθμισης χειρίζεται την φρεζάρισμα της επάνω επιφάνειας και όλων των τεσσάρων πλευρών, εξαλείφοντας έτσι τα σφάλματα κατεργασίας που προκαλούνται από πολλαπλές επανασφίξεις.
- Ακατέργαστο φρεζάρισμα: Αφαιρεί την κλίμακα χύτευσης ή συγκόλλησης, αφήνοντας ένα περιθώριο 0,3mm για φινίρισμα.
- Ημι-φινίρισμα φρεζάρισμα: Βαθμονομεί ομοιόμορφα το συνολικό σημείο αναφοράς για να διασφαλίσει σταθερό ύψος και κάθετη διάταξη σε όλες τις πέντε όψεις.
- Διάτρηση ακριβείας: Όλες οι οπές θέσης Φ28 διατρυπούνται ταυτόχρονα. Το ανοχή διαμέτρου οπής είναι +0,065 έως +0,149mm, με σφάλμα συντεταγμένων κέντρου ≤±0,03mm.
- Φρεζάρισμα ακριβείας επιφάνειας: Το τελικό φρεζάρισμα διασφαλίζει επιπεδότητα ≤0,1mm/1000mm (πρότυπο Βαθμίδας 1). Η προσαρμογή εξαιρετικά υψηλής ακρίβειας μπορεί να επιτύχει 0,05mm/m (Βαθμίδα 0, συμβατό με ρομπότ).
- Χαραγή ακμής & χάραξη κλίμακας: Κλίμακες πλέγματος χιλιοστών χαράσσονται στις τέσσερις ακμές της επιφάνειας του τραπεζιού για να διευκολύνουν τη γρήγορη μέτρηση και τοποθέτηση.
Πρότυπα Επιθεώρησης Ποιότητας Εργοστασίου
Κάθε τραπέζι συγκόλλησης αποστέλλεται με εκτυπωμένη αναφορά επιθεώρησης ποιότητας. Τα εργαλεία επιθεώρησης περιλαμβάνουν ευθύγραμμα από γρανίτη, δείκτες καντράν, CMM (Μηχανές Μέτρησης Συντεταγμένων) και ελεγκτές τετραγωνικότητας.
- Επιπεδότητα επιφάνειας τραπεζιού: Επιθεωρείται μέτρο προς μέτρο. Βαθμίδα 1 ≤ 0,1mm/1000mm. Βαθμίδα 0 (μοντέλο συμβατό με ρομπότ) ≤ 0,05mm/1000mm.
- Ακρίβεια απόστασης οπών: Συνολικό σφάλμα για το πλέγμα 100×100 είναι εντός ±0,05mm.
- Τετραγωνικότητα πέντε όψεων: Η κάθετη διάταξη μεταξύ των πλευρικών όψεων και της επιφάνειας του τραπεζιού είναι ≤ 0,1mm/200mm.
- Διάμετρος και βάθος οπής επιθεωρούνται ομοιόμορφα. Όλοι οι πείροι θέσης εισάγονται και αφαιρούνται ομαλά χωρίς να κολλάνε.
- Έλεγχοι σημείων πραγματοποιούνται στη σκληρότητα νιτρίωσης/χυτοσιδήρου. Η αντοχή στη φθορά ελέγχεται έναντι πιτσιλιών συγκόλλησης και σημαδιών καψίματος.
- Δοκιμή στατικής φόρτισης διεξάγεται σε ολόκληρη τη μονάδα. Δεν παρατηρείται μόνιμη παραμόρφωση μετά από 24 ώρες πίεσης.
Πολιτική Παγκόσμιας Εγγύησης
- Δύο χρόνια εγγύηση για ολόκληρο το μηχάνημα (περιλαμβάνει δωρεάν αντικατάσταση ή επισκευή για θέματα σχετικά με την ακρίβεια κατεργασίας του τραπεζιού, τη δομή του περιβλήματος ή ρωγμές συγκόλλησης στα πόδια).
- Έξι μήνες εγγύηση για αναλώσιμα μέρη (σφιγκτήρες συγκράτησης, πείροι κλειδώματος).
- Διαδικτυακή τεχνική υποστήριξη για πελάτες του εξωτερικού, συμπεριλαμβανομένων αγγλικών εγχειριδίων για εγκατάσταση, ευθυγράμμιση και συντήρηση.
Επιλέξτε τοΣυσκευή Συγκόλλησης D28 3D με Επιφάνεια Κατεργασμένη με CNC για Επιπεδότηταγια σταθερή, υψηλής ακρίβειας παραγωγή συγκόλλησης.
Επικοινωνήστε μαζί μας για να λάβετε προσαρμοσμένες προδιαγραφές, πλήρη λίστα αξεσουάρ και την καλύτερη εργοστασιακή τιμή!
