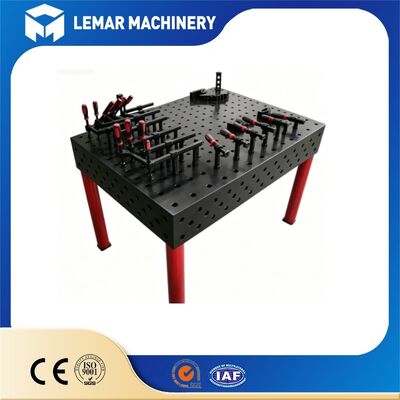

Precision Machined D28 Welding Fixture Table 4x8
| MOQ: | 1 τεμ |
| Τιμή: | 500-1500 USD |
| Τυπική συσκευασία: | 4000*2000*200 χλστ |
| Προθεσμία παράδοσης: | 15-25 εργάσιμες ημέρες |
| Τρόπος πληρωμής: | D/A,L/C,D/P,T/T |
| Δυνατότητα ανεφοδιασμού: | 500 μονάδες/μήνα |
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής
WUXI, ΚΙΝΑ
Μάρκα
WUXI LEMAR
Πιστοποίηση
CE
Αριθμό μοντέλου
D28
Έγγραφο
Μέγεθος:
1219×2438mm / 4ft×8ft
Τυπικό ύψος:
200 χλστ
Σύστημα οπών:
D28 Φ28mm
Διάσταση πλέγματος:
100 × 100mm
Υλικό επιτραπέζιου τραπεζιού:
HT300 Χυτοσίδηρος / Q355J2+N Κραματοποιημένος χάλυβας
Πάχος πλάκας:
25 mm
Πάχος στρώσης νιτριδίου:
0.250.35mm
Ενιαίο μικτό βάρος:
HV550+
Ανοχή βήματος τρύπας:
±0,02mm / ±0,03mm
Επισημαίνω:
Πίνακας συγκόλλησης D28 με ακριβή μηχανήματα
,Τραπέζι ελαστικών συγκόλλησης 4x8
,D28 τραπέζι συγκόλλησης με στερεό
Περιγραφή προϊόντων
Τραπέζι Συγκόλλησης Ακριβείας D28 4x8
Ψάχνετε για ένα αξιόπιστο Τραπέζι Συγκόλλησης Ακριβείας D28 4x8 για το εργοστάσιο μεταλλικών κατασκευών σας; Το βαρύ τρισδιάστατο αρθρωτό τραπέζι συγκόλλησης 4 πόδια επί 8 πόδια διαθέτει πλήρη κατεργασία CNC ακριβείας, σώμα από χυτοσίδηρο με ανακούφιση τάσεων και επιφανειακή επεξεργασία νιτρίωσης αερίου κατά των πιτσιλιών. Το τυπικό σύστημα οπών πλέγματος D28 100mm ταιριάζει με όλα τα αξεσουάρ σύσφιξης D28, προσφέροντας εξαιρετικά υψηλή επιπεδότητα, εξαιρετική φέρουσα ικανότητα και μακροχρόνια αντοχή στην παραμόρφωση. Αυτός ο μεγάλος πάγκος εργασίας συγκόλλησης λειτουργεί τέλεια για συγκόλληση βαρέων πλαισίων, επεξεργασία χαλύβδινων κατασκευών και ρομποτικές κυψέλες συγκόλλησης, προτιμάται ευρέως από κατασκευαστές σε όλη την Ευρώπη, την Αυστραλία και τη Βόρεια Αμερική.
Τεχνικές Προδιαγραφές
| Στοιχείο | Λεπτομέρειες Προδιαγραφών |
|---|---|
| Πλήρες Όνομα Προϊόντος | Τραπέζι Συγκόλλησης Ακριβείας D28 4x8 |
| Συνολική Διάσταση | 4 πόδια × 8 πόδια / 1219mm × 2438mm |
| Τυπικό Ύψος Εργασίας | 200mm (Διαθέσιμο προσαρμοσμένο ύψος) |
| Επιλογή Υλικού Επιφάνειας Εργασίας 1 | HT300 Χυτοσίδηρος με Ανακούφιση Τάσεων |
| Επιλογή Υλικού Επιφάνειας Εργασίας 2 | Πλάκα Χάλυβα Κράματος Q355J2+N |
| Πάχος Πλάκας | Χυτοσίδηρος: 25mm; Χάλυβας Κράματος: 23mm |
| Σύστημα Τυπικών Οπών | D28, Διάμετρος Οπής Φ28mm (Ανοχή Ακρίβειας H7) |
| Βήμα Πλέγματος Οπών | Κύριο Πλέγμα 100×100mm, Διπλές πυκνές οπές 50mm σε τέσσερις πλευρικές επιφάνειες |
| Ακρίβεια Επιπεδότητας | Κλάση 1 Τυπική: ≤0.1mm ανά 1000mm Κλάση 0 Υψηλής Ακρίβειας: ≤0.05mm ανά 1000mm |
| Ανοχή Απόστασης Κέντρου Οπής | ±0.03mm (Κλάση 1) / ±0.02mm (Κλάση 0) |
| Κατακόρυφοτητα Πλευρικής Επιφάνειας | 0.1mm/200mm |
| Επεξεργασία Επιφάνειας | Πλήρης Νιτρίωση Αερίου, Ματ Μαύρη Επίστρωση κατά των Πιτσιλιών Στρώμα Νιτρίωσης: 0.25-0.35mm, Σκληρότητα ≥HV700 |
Υποστηρικτικά Δομικά Στοιχεία
- Ρυθμιζόμενα βαριά πόδια στήριξης: Ρύθμιση ύψους πολλαπλών επιπέδων για προσαρμογή σε ανώμαλα δάπεδα συνεργείου, με λεπτομερή ρύθμιση για ευθυγράμμιση.
- Τροχοί περιστροφής με φρένα: 4 βαριά ροδάκια επιτρέπουν τη μετακίνηση ολόκληρης της πλατφόρμας. οι μηχανισμοί ασφάλισης διασφαλίζουν τη σταθερότητα κατά τη λειτουργία.
- Πλήρες σετ αρθρωτών τυπικών εξαρτημάτων D28 (προαιρετικό): Πείροι γρήγορης ασφάλισης, γωνιακά μπλοκ τοποθέτησης, επεκτεινόμενες βάσεις στήριξης, μπλοκ V, οριζόντιες σφιγκτήρες, σφιγκτήρες προβόλου και ρυθμιστές γωνίας.
- Όλα τα αξεσουάρ είναι συμβατά με την πλήρη γκάμα τραπεζιών συγκόλλησης D28, επιτρέποντας τρισδιάστατη σύσφιξη σε οποιαδήποτε κατεύθυνση (άξονες X, Y και Z).
Βασικά Πλεονεκτήματα Προϊόντος
Ευέλικτα, Καθολικά Εργαλεία
Μειώνει σημαντικά το κόστος που σχετίζεται με τα προσαρμοσμένα εξαρτήματα. Ένα μόνο τραπέζι συγκόλλησης 4x8 μπορεί να χειριστεί δεκάδες διαφορετικά συγκολλητά εξαρτήματα. δεν χρειάζονται ειδικά συστήματα συγκόλλησης για κάθε προϊόν, με αλλαγές που απαιτούν μόνο 10 λεπτά για την αναδιαμόρφωση των σφιγκτήρων.
Δυνατότητα Τρισδιάστατης Σύσφιξης Πέντε Όψεων
Με οπές στην επάνω επιφάνεια και σε όλες τις τέσσερις πλευρικές επιφάνειες, το σύστημα επιτρέπει την τοποθέτηση πολλαπλών γωνιών - συμπεριλαμβανομένων κάθετων, κεκλιμένων και ανυψωμένων ρυθμίσεων - επιτρέποντας την ολοκληρωμένη, παντός γωνίας συγκόλληση σύνθετων πλαισίων και χαλύβδινων κατασκευών.
Υψηλή Ακρίβεια και Συνέπεια
Οι ανοχές τοποθέτησης είναι στην περιοχή των μικρομέτρων, διασφαλίζοντας ελάχιστη διακύμανση διαστάσεων εντός παρτίδων. ιδανικό για μαζική παραγωγή χαλύβδινων κατασκευών, ρυμουλκούμενων και εξαρτημάτων μηχανημάτων κατασκευών, καθώς και για χρήση σε σταθμούς ρομποτικής συγκόλλησης.
Εξαιρετικά Μεγάλη Επιφάνεια Εργασίας 4x8
Το τεράστιο τραπέζι 1.2m × 2.4m φιλοξενεί βαριά τεμάχια εργασίας όπως πλαίσια φορτηγών, σασί ρυμουλκούμενων, σασί μηχανημάτων κατασκευών, μεγάλα πλαίσια από ανοξείδωτο χάλυβα και δομές γεωργικών μηχανημάτων.
Ανθεκτικό στη Φθορά & Ανθεκτικό
Κατασκευασμένο από χυτοσίδηρο ή νιτρωμένο χάλυβα κράματος, το τραπέζι αντέχει σε συγκολλήσεις υψηλής θερμοκρασίας και σε κρούσεις, διατηρώντας την ακρίβεια με ελάχιστη υποβάθμιση για πάνω από μια δεκαετία τυπικής βιομηχανικής χρήσης.
Κύριες Βιομηχανίες Εφαρμογής
- Βαρέα οχήματα: Συγκόλληση πλαισίων φορτηγών, σασί ρυμουλκούμενων, σασί μηχανημάτων κατασκευών και πλαισίων γεωργικών μηχανημάτων
- Κατασκευή χαλύβδινων κατασκευών: Πλαίσια εξοπλισμού, χαλύβδινες κατασκευές κουρτινών, μεγάλα περιβλήματα και ράφια αποθηκών
- Αυτοματοποιημένες γραμμές ρομποτικής συγκόλλησης: Μεγάλα τραπέζια εργασίας 4x8 μέτρων που υποστηρίζουν συγχρονισμένες λειτουργίες πολλαπλών ρομπότ
- Επεξεργασία λαμαρίνας & ανοξείδωτου χάλυβα: Μεγάλα περιβλήματα εξοπλισμού και βάσεις δοχείων πίεσης
- Συναρμολόγηση και συγκόλληση εξοπλισμού ακριβείας, μηχανημάτων κατασκευών και εξαρτημάτων σιδηροδρομικών μεταφορών
Μην σπαταλάτε χρήματα σε αναλώσιμα προσαρμοσμένα εργαλεία συγκόλλησης. Το Τραπέζι Συγκόλλησης Ακριβείας D28 4x8 μειώνει σημαντικά το κόστος εργαλείων σας και βελτιώνει την ακρίβεια συγκόλλησης.
Επικοινωνήστε μαζί μας άμεσα για να λάβετε μια προσαρμοσμένη προσφορά, δωρεάν τεχνική συμβουλευτική και υποστήριξη μετά την πώληση στο εξωτερικό!
