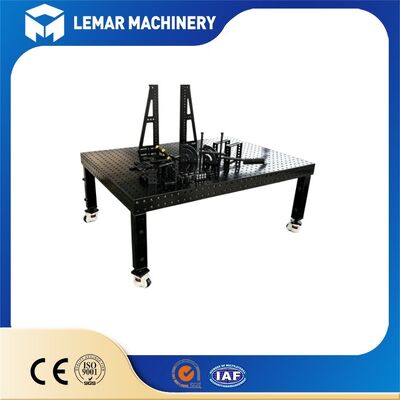

16mm D16 Modulares Schweißertisch mit hochpräziser Oberfläche

16mm D16 Modulares Schweißtisch mit hochpräziser Oberfläche ist eine professionelle 3D-flexible Fixierplattform, die für Präzisionsschweißen, Prototyping und Kleinserienfertigung entwickelt wurde. Gebaut mit einem Standard-D16-Lochraster von 50x50 mm, H7-Toleranz-Lokalisierungsbohrungen und einer spannungsarmgeglühten, CNC-gefrästen Oberfläche, liefert dieser modulare Schweißtisch eine konstante Ebenheit von <=0,1 mm/1000 mm und eine Wiederholpositioniergenauigkeit von bis zu +/-0,05 mm. Erhältlich in Q355-Stahl oder HT300-Gusseisen, optional mit Plasma-Nitrier-Oberflächenbehandlung, unterstützt er schnelle Neukonfigurationen mit Standard-D16-Vorrichtungen, Multi-Tisch-Verbindungen und verschiedenen verstellbaren Stützbeinen. Ideal für Blechbearbeitung, Rohrkonstruktionen, Cobot-Schweißstationen und kundenspezifische Werkstückspannungen, wodurch die Kosten für kundenspezifische Vorrichtungen und die Einrichtungszeit für Ihre Werkstatt drastisch reduziert werden.

• Modulare flexible Fixierung: Eliminiert die Notwendigkeit kundenspezifischer Schweißvorrichtungen durch die Verwendung von Standardkomponenten für eine schnelle Montage; Produktwechsel erfordern nur die Neukonfiguration von Komponenten – was nur 10-15 Minuten dauert – und macht ihn ideal für die Produktion mit hoher Mischung und geringem Volumen und reduziert die Vorrichtungskosten erheblich.
• Hochpräzise Tischplatte: Die Tischplatte wird durch integralen CNC-Fräsen und anschließendes spannungsarmglühen hergestellt, um interne Bearbeitungsspannungen zu beseitigen und minimale thermische Verformungen während des Schweißens zu gewährleisten. Sie bietet stabile Ebenheit und Bohrpositioniergenauigkeit, garantiert konsistente Schweißnahtabmessungen und minimiert Wiederholungsfehler – was sie für präzisionskritische Schweißnähte und Roboter-Schweißstationen geeignet macht.
• Nitrierte Oberfläche (optional): Die Nitrierbehandlung erhöht die Oberflächenhärte erheblich, verhindert das Anhaften von Schweißspritzern und verbessert die Beständigkeit gegen Stöße und Verschleiß, wodurch die Lebensdauer des Tisches verlängert wird.
• 3D-Fünf-Seiten-Positionierung (3D D16 Schweißtisch): Verfügt über ein Lochmuster auf der gesamten Oberfläche und allen vier Seitenwänden, was horizontales, vertikales und abgewinkeltes Spannen und Positionieren für die 3D-Montage ermöglicht; die 2D-Schweißtischvariante verfügt nur über Löcher auf der Oberfläche für planare Spannungen und ist zu einem günstigeren Preis erhältlich.

• Nicht standardmäßige Abmessungen (Länge/Breite) und Tischdicke
• Upgrade auf hochpräzise Ebenheit der Klasse 0
• Formstahlmaterial mit verbesserter Nitrierung (hohe Härte: HV870)
• Laser-gravierte X-Y-Koordinatenmaßstäbe
• Gehäuse mit kundenspezifischer Höhe und spezielle Bein-Konfigurationen

• Tischkanten und -ecken sind abgeschrägt, um scharfe Kanten zu entfernen und Verletzungen durch versehentliche Stöße zu verhindern.
• Die Stützbeine sind mit selbstsichernden Schrauben ausgestattet, um zu verhindern, dass sie sich unter schweren Lasten lösen oder einklappen.
• Entspricht den CE-Maschinensicherheitsanforderungen: zuverlässige Erdung, keine scharfen Kanten und klare Kennzeichnung der Tragfähigkeit des Hebezeugs und der maximal zulässigen Last.
• Betriebssicherheit: Das Stehen auf der Oberfläche des Schweißtisches ist verboten; das Fallenlassen von schweren Gegenständen aus der Höhe auf die Tischoberfläche ist verboten.
