D16 Schweißtisch mit Klemmen für präzise Metallfertigung und Montage
| Mindestbestellmenge: | 1 Stk |
| Preis: | 500-1500 USD |
| Standardverpackung: | 4000*2000*200mm |
| Lieferfrist: | 15-25 Arbeitstage |
| Zahlungsmethode: | D/A, L/C, T/T, D/P, Western Union |
| Lieferkapazität: | 500 Einheiten/Monat |
Ausführliche Information
Herkunftsort
WUXI, CHINA
Markenname
WUXI LEMAR
Zertifizierung
CE
Modellnummer
D16
Dokumentieren
Lochpositionstoleranz:
±0,03 mm
Oberflächenbehandlung:
Nitriert (HV550-800)
Standardgrößen:
1000×800mm – 4000×2000mm
Lochanordnung:
5-seitige, vollständig bearbeitete Aufnahmelöcher
Flachheit des Tisches:
0,1 mm/1000 mm
Seitliche Vertikalität:
0,1 mm/200 mm
Lochsystem:
D16, φ16-Positionierungsloch, Rastermaß 50×50 mm
Rohstoff:
Q355 nitrierter Stahl / HT300 Gusseisen
Hervorheben:
D16 Schweißtisch mit Klemmen
,Präzisions-Metallfertigungs-Schweißtisch
,3D-Schweißtisch für Montage
Produkt-Beschreibung

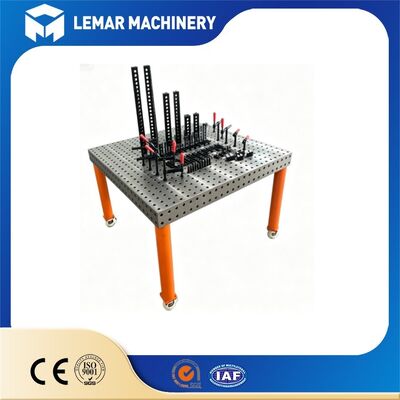

D16 Schweißtisch mit Klemmen für die Präzisionsfertigung und Montage von Metallen
Hergestellt für strenge ToleranzproduktionsanforderungenUnsere D16 Schweißtisch mit Klemmen für die Präzisionsmetallverarbeitung und Montage liefert wiederholbare Mikronebene Genauigkeit für Schweiß und Montage Aufgaben. Die doppelte Belastungsentlastung verhindert thermische Verformungen, während die vollständigen Sets auswechselbarer Klemmen eine flexible dreiseitige X/Y/Z-Positionierung ermöglichen.Kleinserienproduktion und Versuchsmontage von kundenspezifischen Teilen für Metallfabriken auf der ganzen Welt.
Größe und Spezifikationstabelle
| Tabellenmaß (Länge × Breite, mm) | Standardarbeitshöhe | Maximale statische Last | Auswahl des Materials |
|---|---|---|---|
| 1000 × 800 | 700 mm | 1.2 Tonnen | Q355 Stahl / HT300 Gusseisen |
| 1500 × 1000 | 700 mm | 2 Tonnen | Q355 Stahl / HT300 Gusseisen |
| 2000 × 1000 | 700 mm | 2 Tonnen | Q355 Stahl / HT300 Gusseisen |
| 2400 × 1200 | 700 mm | 2.5 Tonnen | Q355 Stahl / HT300 Gusseisen |
| 3000 × 1500 | 700 mm | 3 Tonnen | Q355 Stahl / HT300 Gusseisen |
| 4000 × 2000 | 700 mm | 4 Tonnen | Q355 Stahl / HT300 Gusseisen |
Unterteilung der Arbeitsplatzstruktur
1. 3D-Fünfseitige D16-Schweißtisch
Die Oberfläche und alle vier Seiten (Vorder-, Rück-, Linken- und Rechte) sind mit 50×50mm D16-Standardlöchern bedeckt, die eine dreiachsige (X/Y/Z) 3D-Klemmung ermöglichen.Es kann umfassende Positionierung für gebogene Teile bieten, unregelmäßig geformte Rahmen und Werkstücke mit unterschiedlicher Höhe, so dass es ein wichtiges Modell für das Präzisionsblech- und Montage-Schweißen ist.
2. 2D einseitiger D16 Schweißtisch (wirtschaftlich vereinfachte Version)
Nur die Oberfläche hat Löcher; an den Seiten gibt es keine Positionierungslöcher.Es ist nur für das einfache Punktschweißen von flachen Oberflächen geeignet und wird selten mit einem kompletten Set von Vorrichtungen ausgeführt..
Unterstützungssystem
- Standardkonfiguration umfasst unabhängige Stahlstützbeine, verdicktes quadratisches Schlauchschweißen und rutschfeste verstellbare Füße auf dem Boden
- Standardhöhe 700 mm (komfortable Schweißhöhe), kundenspezifische Höhen von 600-900 mm werden unterstützt
- Einfach 2000×1000 D16 Tischplatte hat eine statische Nennlast von 2 Tonnen und eine ultimative statische Belastung von 3 Tonnen
- Mehrpunktstütze verteilt den Druck und verhindert unter starkem Druck von einem einzigen Punkt aus, dass sich die Tischplatte zerreißt oder verformt
- Zusätzliche Rollen (mit Bremsen) sind für eine flexible Verlagerung in kleinen Werkstätten verfügbar
Verpackung und Logistik
- Verpackung auf dem Tisch: Massivholz-Fumigationskiste, mit Stahlriemen verstärkt, Holzpaletten am Boden, geeignet für Seeschifffahrtcontainer
- Einrichtungsgegenstände: einzelne wasserdichte Kartons, kategorisierte Etiketten zur Verhinderung von Schäden während des Transports
- HS-Code: 7326901900 (Tisch für Schweißanlagen aus Stahl)
- Lieferzeit: Standardausstattung 15 Tage, individuell angepasste Größen/nitrierte Komplettbausteine 15-25 Arbeitstage
- Anmerkungen zum Transport: Die Tischplatte ist schwer zu bedienen; legen Sie sie flach in den Behälter, damit sie nicht stapelt und unter starkem Druck steht
Ob für manuelle Präzisionsbearbeitung oder vollautomatische Roboterschweißstationen,Unsere D16 Schweißtisch mit Klemmen für die Präzisionsmetallverarbeitung und Montage liefert stabile konsistente Genauigkeit für die langfristige Massenproduktion. Teilen Sie Ihre Projektparameter und Toleranzstandards über den Anfrage-Kanal, unsere Ingenieure können eine vollständige Auswahl an Klemmkonfigurationen anpassen und exklusive Rabatte für Großbestellungen anbieten.
