Universal D28 3D Schweißtisch Kompatibel mit allen Standardschweißklemmen
| Mindestbestellmenge: | 1 Stk |
| Preis: | 500-1500 USD |
| Standardverpackung: | 4000*2000*200mm |
| Lieferfrist: | 15-25 Arbeitstage |
| Zahlungsmethode: | D/A, L/C, D/P, T/T, Western Union |
| Lieferkapazität: | 500 Einheiten/Monat |
Ausführliche Information
Herkunftsort
WUXI, CHINA
Markenname
WUXI LEMAR
Zertifizierung
CE
Modellnummer
D28
Dokumentieren
Lochstandard:
D28 (φ28mm, 100×100mm Raster)
Arbeitsfläche:
5-seitiger 3D-Tisch
Hauptmaterial:
Q355-Stahlplatte / HT300-Gusseisen
Oberflächenbehandlung:
Nitrieren
Kompatibilität:
Passend für alle Standard-D28-Schweißklemmen
Lochtoleranz:
±0,03 mm
Hitzebeständigkeit:
Bis zu 300 ℃
Vertikalität der Seitenwände:
≤0,1 mm pro 200 mm
Präzisionsklasse:
Klasse 1 Standard / Klasse 0 Ultrapräzision
Hervorheben:
Universal D28 3D Schweißtisch
,Schweißtisch mit Klemmen kompatibel
,Standardschweißklemmtabelle
Produkt-Beschreibung

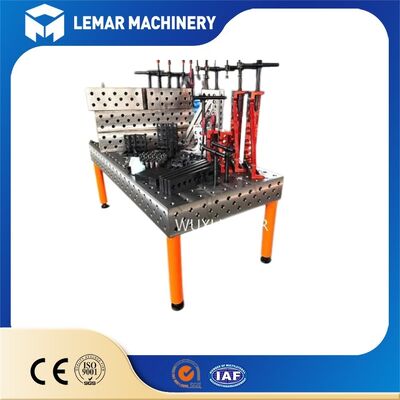

Universeller D28 3D-Schweißtisch, kompatibel mit allen gängigen Schweißklemmen
Unser Universal D28 3D-Schweißtisch ist eine modulare, flexible Befestigungsplattform, die speziell für industrielle Schweißarbeiten, Rahmenmontage, Metallverarbeitung und Inspektionsarbeiten entwickelt wurde. Diese 3D-Schweißbank nutzt ein globales, universelles φ28-mm-Lochsystem mit 100×100-mm-Rasterabstand und passt perfekt zu allen Standard-D28-Schweißklemmen, Positionierungsblöcken, Schnellverschlussstiften und Zusatzvorrichtungen gängiger Hersteller weltweit.
Grundlegende technische Spezifikationen
| Artikel | Standardparameter | Optionales Upgrade |
|---|---|---|
| Lochspezif | D28, Lochmittenabstand 100×100mm | Benutzerdefinierte Koordinatenmarkierung |
| Arbeitsseiten | 5 Seiten (oben + 4 vertikale Seiten) | Fügen Sie einen seitlichen Leitblechschutz hinzu |
| Tischmaterial | Q355 dicke Stahlplatte 25 mm | Hochwertiges Gusseisen HT300 |
| Oberflächenbehandlung | Ionennitrieren HV650-850 | Dicke Nitrierschicht mit hoher Härte |
| Ebenheitsgenauigkeit | Klasse 1: ≤0,1 mm/1000 mm | Präzision der Klasse 0: ≤0,05 mm/1000 mm |
| Statische gleichmäßige Belastung | 2 Tonnen pro Quadratmeter | Verstärkte Rippe für 5 Tonnen konzentrierte Belastung |
| Standard-Tischhöhe | 630 mm | 750–950 mm höhenverstellbare Beine |
| Edge-Prozess | Vollständige R5-Bogenfase, keine scharfen Kanten | Lasergraviertes Kundenlogo |
| Zertifizierung | CE, ISO9001 | Vollständiger englischer Inspektionsbericht |
Kernvorteile
- Flexibler und modularer Aufbaumacht maßgeschneiderte Werkzeuge überflüssig: Ein Schweißtisch in Kombination mit Standardvorrichtungen ermöglicht eine schnelle Neukonfiguration, um verschiedene Werkstücke aufzunehmen, während herkömmliche Schweißmethoden teure, spezielle Vorrichtungen für jedes Produkt erfordern.
- 3D-Mehrwinkelpositionierung:Ein fünfseitiges Lochraster ermöglicht räumliches Spannen, sodass Fahrgestelle, Rahmen und komplexe Rohrteile in einer Aufspannung positioniert und geschweißt werden können, wodurch Fehler durch wiederholtes Umpositionieren minimiert werden.
- Hohe Präzision und konstante Schweißmaße:Ideal für die Massenproduktion bei gleichzeitiger Gewährleistung der Werkstückaustauschbarkeit; Der Roboter-Schweißarbeitsplatz ist standardmäßig mit einem Präzisions-Grundtisch ausgestattet.
- Außergewöhnliche Vielseitigkeit:Kompatibel mit allen Standard-D28-Vorrichtungen und austauschbar mit vorhandenen Werkzeugen, wodurch es für Werkstätten geeignet ist, die verschiedene Produktlinien verarbeiten.
Stützbeinsysteme
- Standardmäßige feste Nivellierfüße(Standardmäßig im Lieferumfang enthalten): Dickes Vierkantrohr mit Nivellierfüßen aus Gummi, ±30 mm Feineinstellung für unebenen Boden.
- Höhenverstellbare Teleskopbeine:750–950 mm Arbeitshöhe für ergonomisches Arbeiten.
- Mobile Lenkrollen mit Bremse:Einfacher Werkstatttransfer ohne Gabelstapler, sichere Verriegelung beim Schweißen.
- Schwere Beine mit fester Basis:Vorgebohrte Expansionsbolzenlöcher für die dauerhafte Befestigung des Roboterarbeitsplatzes.
Warum sollten Sie sich für unseren D28 3D-Schweißtisch entscheiden?
VS Import Tische der deutschen Marke D28
100 % gleiches D28-Standardlochsystem, vollständig austauschbare Klemmen; gleiche Nitrierhärte, nur 40 % des Importpreises, kürzere Lieferzeit und zugängliche Ersatzteilversorgung.
VS kostengünstige Haushaltsschweißtische
Unser Tisch:Doppelte Spannungsentlastung, verdickte Verstärkungsrippen, vollständige Ionennitrierung, ±0,03 mm Lochgenauigkeit, Lebensdauer 8–12 Jahre
Billige Konkurrenten:Keine Alterungsbehandlung, dünne Rippen, nur einfache Lackierung, große Lochtoleranz, verformt sich innerhalb von 1–2 Jahren, häufiges Verklemmen der Stifte und verschrottete Werkstücke
Billige Konkurrenten:Keine Alterungsbehandlung, dünne Rippen, nur einfache Lackierung, große Lochtoleranz, verformt sich innerhalb von 1–2 Jahren, häufiges Verklemmen der Stifte und verschrottete Werkstücke
Täglicher Wartungsleitfaden
- Täglich:Schweißschlacke mit Schaufel entfernen, Bohrlochreste abwischen
- Wöchentlich:Tragen Sie Rostschutzöl auf die Sicherungsstifte auf, um ein Festkleben zu verhindern
- Halbjährlich:Überprüfen Sie die Ebenheit erneut und richten Sie die Stützbeine neu aus
- Verboten:Plasmaschneiden direkt auf dem Tisch, Einzelpunkt-Langzeitextrusion schwerer Werkstücke
Interessiert an unserem universellen D28 3D-Schweißtisch, der mit allen Standard-Schweißklemmen kompatibel ist?
Senden Sie uns Ihre Werkstückgröße und Ihren Produktionsbedarf. Wir erstellen innerhalb von 24 Stunden eine individuelle Layoutzeichnung und ein vollständiges Angebot für die Vorrichtung.
