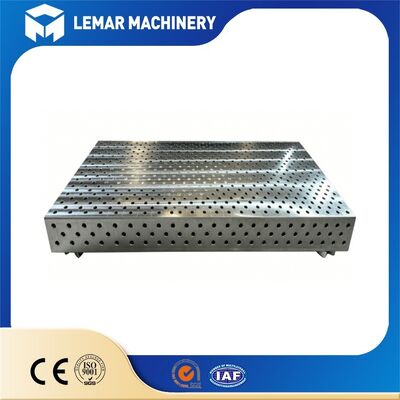

Ebenheitsgeprüfter D28 3D-Schweißtisch für hochpräzise schwere Werkstücke
| Mindestbestellmenge: | 1 STK |
| Preis: | 500-1500 USD |
| Standardverpackung: | 4000*2000*200mm |
| Lieferfrist: | 15-25 Arbeitstage |
| Zahlungsmethode: | Western Union, T/T, D/P, D/A, L/C |
| Lieferkapazität: | 500 Einheiten/Monat |
D28 3D-Schweißtisch mit Flachheitskontrolle
,hochpräzise 3D-Schweißtisch
,Schweres Werkstückschweißtisch
Unser Flatness Inspected D28 3D Schweißtisch ist speziell für hochpräzise und schwere Schweißarbeiten entwickelt.Diese 5-seitige perforierte 3D-Arbeitsplatte liefert eine omnidirectional Klemmung in X, Y- und Z-Achsen, wodurch für komplexe Rahmen, Dickplattenkonstruktionen und Teile schwerer Maschinen keine toten Positionswinkel mehr vorhanden sind.
Jede Tabelle wird durch einen Laser-Flachheitsmessgerät auf der gesamten Arbeitsfläche gescannt, um eine gleichbleibende Genauigkeit der Benchmarks zu gewährleisten.Gebaut mit schwerlastverstärkter Struktur und mit Plasmanitridbehandlung, widersteht dem Schweißspritz, Abrieb und thermischen Verformungen und dient als stabile, langlebige Basis für das Batchpräzisionsschweißen.
| Flachheit der Tischplatte | ≤ 0,02-0,1 mm/1000 mm |
| Durchmesser des Ortungsloches | φ28,05-28,15 mm |
| Toleranz für den Abstand zwischen Rasterlöchern | ± 0,05 mm |
| Dreieckigkeit von fünf Gesichtern | ≤ 0,05 mm/200 mm |
| Wiederholung der Positionierungsgenauigkeit | ± 0,03 mm |
| Oberflächenrauheit | Ra 1,6-3,2 μm |
Die Oberfläche und die vier Seitenwände des Schweißtisches sind mit D28-Standardlöchern gleichmäßig verteilt, sodass das Werkstück aus jeder Richtung auf, ab, links, rechts, vorne oder hinten befestigt werden kann.Rundrohren, unregelmäßige Boxstrukturen und dreidimensionale Träger können schnell ohne die Notwendigkeit von maßgeschneiderten Vorrichtungen positioniert werden.
Ausgestattet mit einem kompletten Satz von Standard-Armaturen (Positionswinkellinie, teleskopische Spannvorrichtung, Hebestütze, V-Block, Schnellnadel), kann eine Arbeitsbank zwischen Dutzenden von Produkten wechseln,Verkürzung der Vorbereitungszeit von Werkzeugen um 70% und erhebliche Kosteneinsparungen bei kundenspezifischen Befestigungen.
Das Innere der Box ist dicht mit Rippen verstärkt, und der Untergrund ist mit einer verdickten Trägerplatte ausgestattet,Sicherstellung, dass die Oberfläche auch bei längerem Tragen schwerer Werkstücke mit einem Gewicht von mehreren Tonnen nicht abfällt, und widersteht bei Schweißen einer dauerhaften Verformung bei hoher Temperatur durch thermische Belastung.
- Zertifizierter Flachheitskontrollbericht für die Qualitätsverfolgbarkeit
- D28-Heavy-Duty-3D-Design reduziert die Kosten für kundenspezifische Geräte um 70%
- Nitrierte Oberflächen verlängern die Lebensdauer bis zu 8-10 Jahre
- Superhohe Belastbarkeit für alle schweren Präzisionsarbeitsstücke
- Moduläres Design unterstützt das Spleißen mehrerer Tische für übergroße Werkstücke
- CE-Zertifiziert, in Übereinstimmung mit europäischen und amerikanischen Werkstattnormen
Jeder Schweißtisch wird vor dem Versand durch einen Laser-Flachheitsdetektor vollständig gescannt.
Nein, unsere Tische haben eine 25 mm dicke Q355B Stahlplatte mit dichten inneren Rippen und einer doppelten Belastungsbehandlung.
Mit D28-Verbindungsplatten können mehrere Tische zusammengefügt werden, um einen extra großen Arbeitsbereich zu bilden.
Wir bieten als optionales Add-on das D28-Standardzubehör der gesamten Serie an. Sie können bei der Abrechnung einzelne Werkzeuge oder ein komplettes Gerätepaket auswählen, um die Beschaffung zu sparen.
Wenn Sie nach einem langfristigen, hochstabilen Präzisionsschweiß-Benchmark für schwere Werkstücke suchen, ist unser D28 3D-Schweißtisch mit Flachheitskontrollen Ihr zuverlässiger Produktionspartner.Wir unterstützen individuelle GrößenKontaktieren Sie jetzt unser Vertriebsteam, um maßgeschneiderte Angebote und technische Lösungen für Ihre Schweißwerkstatt zu erhalten.
