D16 1000 x 1000 mm Table de soudage modulaire 3D avec jambes
| MOQ: | 1 pièces |
| Prix: | 500-1500 USD |
| Emballage Standard: | 4000*2000*200mm |
| Délai De Livraison: | 15-25 jours ouvrables |
| Mode De Paiement: | T/T, D/P, D/A, L/C |
| Capacité D'approvisionnement: | 500 unités/mois |
Table de soudage 3D de 1000 x 1000 mm
,table de soudage modulaire avec des jambes
,D16 Table de soudage modulaire 3D

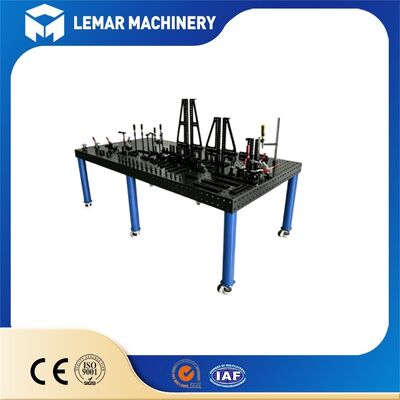

La table de soudage modulaire 3D D16 1000×1000 mm avec pieds est un établi de soudage flexible de haute précision conçu pour la fabrication de pièces de taille moyenne à petite. Dotée d'un système de trous de Φ16 mm avec une grille de 50×50 mm, cette table modulaire 3D possède des trous usinés sur la surface supérieure et les quatre faces latérales, permettant un assemblage d'outillage multidimensionnel.
Construite avec une plaque d'acier Q355 solide, une surface nitrurée au plasma et des pieds de support réglables, elle offre une capacité de charge stable, d'excellentes performances anti-projections et une grande précision de positionnement. Largement appliquée dans le soudage manuel, les cellules de soudage robotisé, le traitement de la tôle, la fabrication de cadres et de châssis, elle aide les utilisateurs à réaliser une configuration rapide de l'outillage et un changement rapide entre différentes pièces, améliorant considérablement l'efficacité de production pour la production en petits lots et multi-variétés.
| Article | Spécification |
|---|---|
| Taille du plateau | 1000 × 1000 mm |
| Épaisseur du plateau | 15 mm (Standard D16) |
| Hauteur totale de la plateforme (hors pieds) | 100 mm |
| Diamètre des trous | Φ16 mm (tolérance H7) |
| Espacement de la grille des trous | 50 × 50 mm, Précision de position des trous ±0,05 mm |
| Surfaces de travail | 5 faces : surface supérieure + 4 surfaces latérales avec trous (caractéristique 3D) |
| Planéité | ≤0,1 mm / 1000 mm (option grade 0 : ≤0,05 mm/1000 mm) |
| Perpendicularité | ≤0,1 mm / 200 mm |
| Matériau | Plaque d'acier haute résistance Q355 (fonte HT300 en option) |
| Traitement de surface | Traitement par nitruration, dureté HV550-650 ; couche de nitruration 0,3-0,5 mm ; anti-projections, résistant à la rouille et à l'usure |
| Capacité de charge par pied | 900-1000 kg ; 4 pieds au total |
| Pieds | Pieds de mise à niveau réglables standard pour un réglage horizontal fin ; pieds fixes / amortisseurs disponibles en option |
| Rugosité de surface | Ra ≤ 1,6 μm |
| Référence de poids | Environ 520-580 kg (version acier) |
- Système de trous 3D sur 5 faces : La surface supérieure et les quatre côtés sont dotés de trous standard de Φ16, permettant l'installation de blocs de positionnement, d'équerres d'angle et de pinces dans n'importe quelle position horizontale ou verticale, permettant l'assemblage d'outillage 3D et le soudage de pièces 3D, pas seulement le soudage plan.
- Surface durcie par nitruration : Les scories de soudure adhèrent moins facilement à la table de travail et se détachent facilement d'un coup ; antirouille et résistant à l'usure, il est moins sujet à la déformation due aux impacts sur une utilisation à long terme ; le traitement de vieillissement sous contrainte réduit le gauchissement au fil du temps.
- Système d'outillage modulaire : Livré avec des accessoires standard de la série D16 : fers d'angle de positionnement, blocs de positionnement carrés, pinces à libération rapide, blocs de support et inclinomètres. Aucun moule d'outillage de soudage n'est requis ; les outillages peuvent être rapidement assemblés sur site, et le démontage et l'assemblage sont rapides pour les changements de produits, adaptés à la production multi-variétés et en petits lots.
- Pieds réglables : La configuration standard comprend 4 pieds réglables, permettant la mise à niveau de la table de travail, même sur un sol inégal ; des patins en caoutchouc au bas des pieds réduisent les vibrations de soudage.
- Haute précision : Fraisage de portique CNC avec des positions de trous précises, adapté au soudage robotisé, à la tôlerie de précision, aux cadres de véhicules, aux cadres d'équipements et au traitement de petits composants structurels.
- Certifications CE et ISO9001 disponibles ; audits d'usine SGS/BV fournis ; rapports d'inspection de précision d'usine (planéité, précision de position des trous) disponibles.
- Garantie : 1 à 3 ans pour la table de soudage principale ; les accessoires sont des consommables et ne sont pas couverts par la garantie ; manuel d'installation en anglais, vidéos d'opération et support technique en ligne fournis.
- Support OEM disponible : gravure du logo du client, échelles personnalisées, épaisseur de table personnalisée et tailles spéciales personnalisées sont toutes possibles.
Si vous recherchez une solution de soudage flexible et fiable pour votre atelier, la Table de soudage modulaire 3D D16 1000 x 1000 mm avec pieds est votre choix idéal.
N'hésitez pas à nous contacter pour des devis détaillés, des options personnalisées et un support technique.
