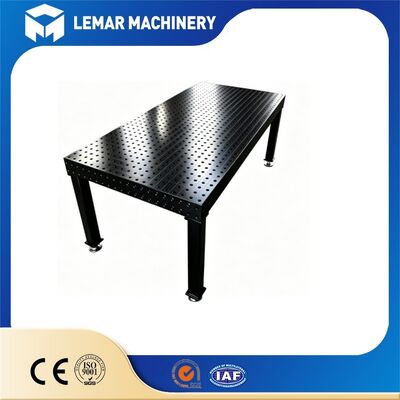

D16 Table de soudage avec construction en acier de haute résistance Q355
| MOQ: | 1 pièces |
| Prix: | 500-1500 USD |
| Emballage Standard: | 4000*2000*200mm |
| Délai De Livraison: | 15-25 jours ouvrables |
| Mode De Paiement: | D/A,L/C,D/P,T/T |
| Capacité D'approvisionnement: | 500 unités/mois |
Les informations détaillées
Lieu d'origine
WUXI, CHINE
Nom de marque
WUXI LEMAR
Certification
CE
Numéro de modèle
J16
Documents
Matériau de table:
Acier Q355 (équivalent au S355J2)
Système de trous:
Trous de précision H7 de Φ16 mm
Pas de grille:
50×50 millimètres
Gamme de tailles disponibles:
1 000 × 800 mm ~ 4 000 × 2 000 mm
Épaisseur de la table:
12mm
Versions:
2D (trous de la surface supérieure uniquement) ; 3D (haut + quatre trous latéraux)
Hauteur latérale:
100mm / 150mm
Traitement de surface:
Nitruration plasma, dureté HV550‑650
Charge statique uniforme:
2 000 à 3 000 kg
Mettre en évidence:
Table de soudage D16 en acier Q355
,table de soudage à haute résistance
,table de soudage avec construction en acier
Description de produit
Table de soudage D16 avec construction en acier Q355 haute résistance
Conçue pour la fabrication métallique de précision, notre table de soudage D16 avec construction en acier Q355 haute résistance offre des performances robustes pour le soudage, l'assemblage et le bridage de pièces de petite à moyenne taille. Construite en acier de construction Q355 de première qualité à haute résistance, elle est dotée d'un système de trous standard de Φ16 mm avec un pas de grille de 50 mm, entièrement compatible avec les fixations modulaires de la série D16 mondiales.
Spécifications techniques
| Taille du plateau (L×l) | Pas des trous | Version | Planéité |
|---|---|---|---|
| 1000×800 mm | 50×50 mm | 2D / 3D | ≤0,1 mm/m |
| 1200×1000 mm | 50×50 mm | 2D / 3D | ≤0,1 mm/m |
| 1200×1200 mm | 50×50 mm | 2D / 3D | ≤0,1 mm/m |
| 1500×1000 mm | 50×50 mm | 2D / 3D | ≤0,1 mm/m |
| 1500×1200 mm | 50×50 mm | 2D / 3D | ≤0,1 mm/m |
| 1500×2000 mm | 50×50 mm | 2D / 3D | ≤0,1 mm/m |
| 2000×1000 mm | 50×50 mm | 2D / 3D | ≤0,1 mm/m |
| 2000×1200 mm | 50×50 mm | 2D / 3D | ≤0,1 mm/m |
| 2000×1500 mm | 50×50 mm | 2D / 3D | ≤0,1 mm/m |
| 2500×1200 mm | 50×50 mm | 2D / 3D | ≤0,1 mm/m |
| 3000×1500 mm | 50×50 mm | 2D / 3D | ≤0,1 mm/m |
| 4000×2000 mm | 50×50 mm | 2D / 3D | ≤0,1 mm/m |
Détails de précision
- Diamètre du trou : Φ16mm, tolérance H7 (diamètre réel du trou 16,065-16,149 mm), compatible avec les goupilles de verrouillage et les goupilles de localisation standard D16
- Distance entre les centres des trous : 50×50 mm, tolérance ±0,03-0,05 mm ; des lignes de grille de 50 mm sont gravées sur le bord de la table pour un positionnement visuel rapide des fixations, sans nécessiter de mètre ruban
- Planéité : Grade standard ≤0,1-0,2 mm/1000 mm ; Grade 0 haute précision (soudage robotisé) ≤0,05 mm/1000 mm
- Perpendicularité (table de soudage 3D) : Perpendicularité entre la surface de la table et la surface latérale ≤0,01 mm/200 mm
- Rugosité de surface Ra ≤1,6 μm
- Répétabilité : Répétabilité de positionnement ±0,05 mm après remplacement de la fixation
Scénarios d'application typiques
- Traitement de la tôle, cadres d'équipement, pièces de machinerie agricole, cadres de véhicules électriques, petites structures en acier
- Postes de travail de soudage manuel, de soudage robotisé
- Assemblage de pièces, inspection dimensionnelle et alignement d'outillage
- Ateliers de production en petites séries et multi-variétés
FAQ
Supportez-vous l'OEM et la marque personnalisée ?
Oui. Nous pouvons graver au laser votre logo, numéro de série sur le plateau de la table de soudage. Des dimensions personnalisées et des structures de base spéciales sont acceptables.
Pouvez-vous fournir un échantillon pour les tests ?
Nous pouvons fournir une table d'échantillon pleine grandeur. Le coût de l'échantillon et le fret seront facturés, une partie des frais d'échantillon peut être déduite de votre commande en gros.
Quels documents seront fournis pour le dédouanement ?
Facture commerciale, liste de colisage, certificat CE, rapport matière SGS. Le rapport d'inspection CMM est facultatif moyennant des frais supplémentaires.
Quelle est votre politique de garantie pour les clients étrangers ?
Garantie de 12 mois contre les défauts de fabrication. Les dommages dus à la surcharge, à une mauvaise utilisation, au meulage ou à une modification par le client ne sont pas couverts. Nous offrons un support technique et un service de réparation payant.
Pouvez-vous faire de la livraison directe pour nos clients ?
Oui, nous pouvons expédier directement à l'adresse de votre utilisateur final avec un emballage neutre sur demande.
Êtes-vous en mesure d'offrir un prix compétitif pour les commandes groupées de distributeurs ?
Oui, une remise basée sur le volume est disponible pour les distributeurs et revendeurs réguliers. Veuillez envoyer votre quantité cible pour notre meilleure offre.
Vous recherchez une table de soudage modulaire D16 fiable avec construction en acier Q355 haute résistance pour votre atelier ?
Contactez-nous dès aujourd'hui pour obtenir votre devis personnalisé, vos dessins techniques et votre proposition détaillée. Notre équipe est prête à soutenir votre projet de bridage de soudage.
