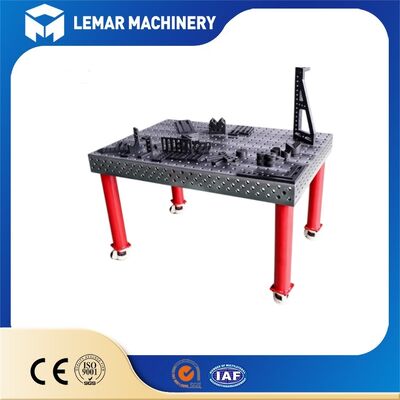

D16 Table de soudage modulaire 3D avec jambes télescopiques et réglage de hauteur
| MOQ: | 1 pièces |
| Prix: | 500-1500 USD |
| Emballage Standard: | 4000*2000*200mm |
| Délai De Livraison: | 15-25 jours ouvrables |
| Capacité D'approvisionnement: | 500 unités/mois |
Table de soudage modulaire 3D avec jambes télescopiques
,table de soudage avec réglage de hauteur
,Table de soudage D16 avec conception modulaire
La Table de soudage modulaire 3D D16 avec pieds télescopiques et réglage en hauteur est une solution de bridage modulaire polyvalente conçue pour éliminer les gabarits coûteux fabriqués sur mesure pour les travaux de soudage et d'assemblage. Équipée de trous de localisation standard D16 de Φ16 mm sur cinq surfaces de table avec un pas de grille de 50×50 mm, elle prend en charge le bridage multi-angles depuis les axes X, Y et Z.
Des pieds télescopiques robustes permettent un réglage pratique de la hauteur, autorisant une configuration rapide pour les tâches de soudage manuel ainsi que pour les flux de travail de soudage collaboratif par robot. Choisissez un plateau en acier Q355 nitruré au plasma ou en fonte HT300 pour une planéité stable, une forte résistance aux projections et une durabilité à long terme en atelier. Parfait pour les ateliers de fabrication, les ateliers de tôlerie et les lignes de production à faible et moyenne cadence.
| Taille du plateau L×l (mm) | Poids approximatif du plateau (kg) | Poids approximatif de l'unité complète plateau+pieds (kg) |
|---|---|---|
| 1000 × 800 | 230 | 370 |
| 1200 × 1000 | 310 | 460 |
| 1500 × 1000 | 410 | 575 |
| 2000 × 1000 | 540 | 725 |
| 2400 × 1200 | 710 | 940 |
| 3000 × 1500 | 1020 | 1310 |
| 4000 × 2000 | 1650 | 2080 |
Notes :
- Hauteur de travail : surface du plateau au sol, pieds télescopiques mécaniques, pas de réglage de 50 mm
- Données de poids pour plateau en acier Q355 nitruré au plasma ; la version en fonte HT300 est 35-45 % plus lourde
- Les tables de grande taille (≥2400×1200) nécessitent des pieds télescopiques supplémentaires pour la stabilité structurelle
- Dimensions non standard personnalisées disponibles sur demande
- Structure : Conception à manchon intérieur et extérieur télescopique avec verrouillage mécanique (par boulon ; modèles à levage hydraulique également disponibles) ; pas un simple pied de mise à niveau
- Méthode de réglage : Réglage vertical de l'unité complète avec une large plage de déplacement pour modifier la hauteur de travail ; les pieds de mise à niveau à la base compensent les sols inégaux
- Plage de réglage typique : Hauteur au-dessus du sol réglable dans une plage telle que 750-1100 mm (course personnalisable)
- Capacité de charge par pied : Environ 400-800 kg pour les modèles légers ; 1500-2000 kg pour les modèles renforcés robustes
- Mises à niveau optionnelles : Roulettes verrouillables pour déplacer l'établi entier ; pieds télescopiques hydrauliques avec levage électrique à une touche
- Avantages : La même table de soudage peut passer de hauteurs de soudage manuel à des réglages plus bas pour les robots collaboratifs ou les positionneurs
- Apparence : Couche de nitruration uniforme sur la table de soudage, exempte de bosses ou de fissures ; aucun défaut dans les cordons de soudure
- Dimensions : Vérification de l'espacement des trous, des diamètres des trous et des mesures diagonales
- Planéité : Mesure point par point sur toute la surface de la table à l'aide d'un niveau électronique ou laser
- Perpendicularité : Perpendicularité des trous latéraux par rapport à la surface supérieure
- Test des pieds : Réglage de la hauteur sur toute la plage ; vérification de la stabilité après verrouillage ; fonctionnement fluide des pieds de mise à niveau
- Assemblage : Insertion et retrait fluides des goupilles de localisation ; pas de grippage ni de blocage
- Test de charge/Assemblage d'essai : Pas de balancement notable en l'absence de charge
La Table de soudage modulaire 3D D16 avec pieds télescopiques et réglage en hauteur offre un bridage de haute précision à 3 axes et un réglage flexible de la hauteur pour votre atelier.
Partagez vos exigences de taille, de charge et d'application via le formulaire de demande, nous vous fournirons des suggestions techniques professionnelles et une tarification.
