طاولة اللحام المعيارية D28 مستقرة لوظائف اللحام الدقيقة
| موك: | 1 قطعة |
| سعر: | 500-1500 USD |
| التعبئة والتغليف القياسية: | 4000*2000*200 مللي متر |
| فترة التسليم: | 15-25 يوم عمل |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
| القدرة على التوريد: | 500 وحدة / شهر |
معلومات مفصلة
مكان المنشأ
ووشي، الصين
اسم العلامة التجارية
WUXI LEMAR
إصدار الشهادات
CE
رقم الموديل
د28
وثيقة
نظام الفتحة:
D28، فتحات Φ28 مم، مسافة الشبكة 100 × 100 مم
سمك جسم الطاولة:
هيكل صندوق متكامل 200 مم
تحمل السطحية:
0.1 ملم / 1000 ملم
التسامح مع موضع الثقب:
± 0.05 ملم
التسامح العمودي:
0.1 مللي متر/200 مللي متر
مادة اختيارية:
Q355 نيتريد الصلب / HT300 الحديد الزهر الرمادي
صلابة السطح:
HV600-800
وضع التثبيت:
كامل 5 جوانب (أعلى + أربعة جوانب رأسية)
حمولة ثابتة أقصى:
3-8 طن (يعتمد على حجم الطاولة)
إبراز:
طاولة لحام معيارية D28
,طاولة لحام ثابتة لأعمال دقيقة
,طاولة لحام ثلاثية الأبعاد مع ضمان
وصف المنتج

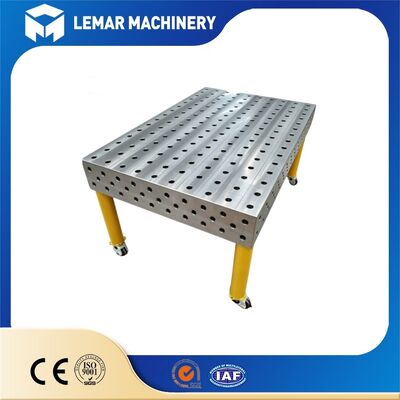

D28 طاولة لحام وحدات ثابتة لأعمال لحام دقيقة
الـD28 طاولة لحام وحداتهو حل لحام 3D وحدات عالية الدقة للخدمات الثقيلة والتي تم تصميمها حصراً لأعمال الحام دقيقة مستقرة ودقيقة ويمكن تكرارها.يحتوي على نظام ثقب Φ28mm قياسي الصناعة مع تخطيط شبكة موحدة 100mm، القدرة الكاملة على التشغيل من خمسة جوانب، والبناء الصلب من قطعة واحدة مع التخفيف من الإجهاد، هذه الطاولة اللحام وحدات تخلص بفعالية اهتزاز اللحام، التشوه الحراري،وأخطاء في التوجه.
مصممة لتحمل الأحمال الثقيلة وبيئات اللحام عالية درجة الحرارة، توفر دقة أبعاد ثابتة لصناعة الهياكل الصلبية الثقيلة،تصنيع المعدن حسب الطلبكمحطة عمل لحام متعددة الاستخدامات وفعالة من حيث التكلفة ، تحسن طاولة الحام D28 المودولية بكثير كفاءة الحام ومعدل مؤهلات المنتج ،بمثابة معدات أساسية لورشة لحام محترفة حديثة.
المواصفات القياسية
كل شيءD28 طاولات لحام وحداتتتبنى الشبكة القياسية 100 ملم × 100 ملم و ثقوب تحديد الموقع Φ28 ملم. التشبيك الخمسي الكامل ، السطحية العالية ، قدرة الحمل الثقيلة ، مناسبة لللحام الدقيق وتصنيع الهياكل الثقيلة.
| أبعاد الطاولة (L × W mm) | سمك الطاولة | قدرة الحمل الثابت | الوزن الصافي التقريبي | أفضل سيناريوهات التطبيق |
|---|---|---|---|---|
| 1000 × 1000 | 200ملم | 3-4 طن | 380 كجم | لحام دفعات صغيرة، لحام الأنابيب، ورشة إصلاح، تصنيع النماذج الأولية |
| 1200 × 1200 | 200ملم | 4-5 طن | 520 كجم | قطع الغيار المتوسطة، لحام الإطار، ورشة تصنيع عامة |
| 1500 × 1000 | 200ملم | 4-5 طن | 550 كجم | الحجم الأكثر شعبية، عالمية لللحام الدقيق اليومي |
| 2000 × 1000 | 200ملم | 5-6 طن | 720 كجم | أجزاء الإطار الطويل، الهيكل، لحام الهياكل الميكانيكية |
| 2000 × 1500 | 200ملم | 6-8 طن | 980 كجم | الهياكل الكبيرة، محطة اللحام الروبوتية، التصنيع الثقيل |
| 3000 × 1500 | 200ملم | 8-10 طن | 1450 كجم | قطع العمل الطويلة جداً، إطار مقطورة، آلات هندسية |
| 3000 × 2000 | 200ملم | 9-11 طن | 1850 كجم | أجزاء هيكلية كبيرة الحجم ، قاعدة معدات كبيرة ، لحام صناعي ثقيل |
| 4000 × 2000 | 200ملم | 11-13 طن | 2400 كجم | قطع العمل الطويلة للغاية، إطار الحاويات، لحام الهندسة الكبيرة |
المزايا الرئيسية
- الجسم الصلب الذي يخفف التوتر ، لا يوجد تشوه لللحام الدقيق
- ± 0.05mm تحديد الموقع الدقيق لحام الشرائح المتسقة
- مصاصات كاملة ذات خمسة جوانب، مصابيح وحداتية عالمية
- أحجام 1000 × 1000-4000 × 2000 مم، الحمل 13 طن أقصى
- سطح مضاد للرذاذ ذو صلابة عالية مع عمر خدمة طويل
- خفض تكاليف الجهاز وتقصير وقت التحول إلى الإنتاج
معايير الدقة الرئيسية
- مسطحة:0.3mm/1000mm (التخصيص الدقيق إلى 0.1mm/1000mm) ؛ يضمن عدم وجود تباينات في الارتفاع عند لحام قطع العمل الطويلة
- عمودية جانبية:0.1 ملم / 200 ملم ؛ يضمن عدم وجود أخطاء زاوية أثناء وضع الأجهزة الرأسية
- مساحة التسامح بين الثقوب:± 0.05mm ؛ يضمن الأبعاد المتسقة أثناء التشغيل المتكرر والاتساق العالي في لحام الشرائح
- خشونة السطح:(را3)2؛ يضمن اتصال خال من الفجوة مع العلامة
- سهولة الاستخدام من خمسة جوانب:الثقوب القياسية على السطح العلوي وجميع الجانبين الرأسيين الأربعة؛ يسمح بضبط 360 درجة ثلاثية الأبعاد للقطع المعقدة ذات الشكل غير المنتظم
سيناريوهات تطبيق الصناعة
- آلات البناء:لحام الدقة لأطر الحفارات والمكونات الهيكلية للمحمولات ومحاطات المعدات الهيدروليكية
- عبور السكك الحديدية:هيكل المركبة، إطارات العربة، ومكونات المسارات
- صناعة السيارات:هيكل الحافلات، الإطارات الخاصة ببطاريات المركبات ذات الطاقة الجديدة، وأشعة الرئيسية للمقطورات الثقيلة
- الهياكل الفولاذية / الصفيحة:إطارات المعدات الكبيرة، وحاويات الشحن، وأغلفة الفولاذ المقاوم للصدأ، واللحام بالتلويح للأبواب والنوافذ وجدران الستائر
- محطات العمل الآلية الآلية:طاولات لحام ثلاثية الأبعاد مقترنة بأجهزة الروبوتات لحام لتكون بمثابة مراجع تحديد المواقع عالية الدقة للحام الآلي
- إصلاح المعدات الثقيلة، النماذج الأولية للبنية الصلبة، وتصنيع المعادن الفنية
لماذا تختار طاولة لحام D28 القياسية؟
جميع أحجام طاولات الالتحام D28 متوافقة تمامًا مع مجموعات الألواح العالمية D28 القياسية. يمكن ربط أحجام الطاولات المختلفة معًا بسلاسة لتوسيع مساحة العمل ،مما يعني أنه يمكنك ترقية وتوسيع محطة العمل لحامك في أي وقت دون استبدال الأدوات الحالية.
