المحور العالمي وزاوية الانحناء
| موك: | 1 |
| سعر: | 50-150 USD |
| التعبئة والتغليف القياسية: | 3000*2000*200 مللي متر |
| فترة التسليم: | 7-15 يوم عمل |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
| القدرة على التوريد: | 5000 وحدة / شهر |
معلومات مفصلة
مكان المنشأ
ووكسي
اسم العلامة التجارية
WUXI LEMAR
إصدار الشهادات
CE
رقم الموديل
د28
وثيقة
نظام متوافق:
نظام ثقب طاولة اللحام ثلاثي الأبعاد D28 / D16
نطاق تعديل الزاوية:
0° – 225°
دقة تحديد المواقع:
± 0.5 درجة
المادة الرئيسية:
فولاذ كربوني مصبوب عالي القوة
المعالجة السطحية:
طلاء اسوداد / مضاد للصدأ
المعالجة الحرارية:
التبريد والتلطيف بشكل عام، مضاد للتشوه
طريقة القفل:
قفل يدوي سريع / قفل غريب الأطوار
التعبئة والتغليف:
تصدير صندوق خشبي/كرتون قياسي
تصنيع المعدات الأصلية:
دعم الشعار والحجم المخصصين
ضمان:
ضمان جودة لمدة سنة واحدة
ميزة:
مقياس دقة 360 درجة، تعديل زاوية غير محدود، حمل ثقيل، بدون إزاحة أثناء اللحام
إبراز:
عدادات مصابيح المحور العالمية
,عدادة مصباح زاوية الانحناء
,مشبك مصابيح قابل للتعديل مع ضمان
وصف المنتج

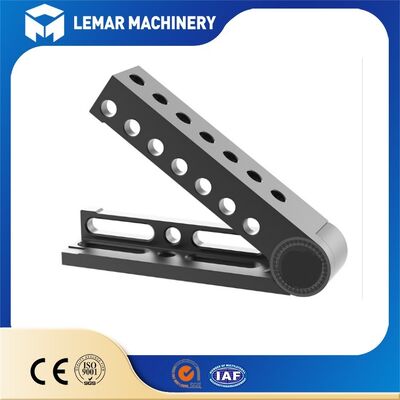

زاوية المحور والميل العالمية
نطاق التعديل: 0°-225° قابل للتعديل بشكل مستمر، زاوية محورية وإمالة عالمية تدعم الاستخدام الأفقي والرأسي.
دقة المقياس: قرص 360 درجة، دقة تحديد المواقع ±0.5 درجة، مع آلية قفل الزاوية.
منصة التكيف: D28 (تباعد الفتحات 100 مم)/D16 (تباعد الفتحات 50 مم) طاولة لحام ثلاثية الأبعاد.
مواصفات المواد
- المواد: فولاذ Q345/45#، عالي القوة، مقاوم للصدمات، ومقاوم للتشوه
- الأبعاد (D28): حوالي 500×100×100 ملم؛ (D16): حوالي 250×50×50 ملم
- السطح: معالجة مقاومة للصدأ باللون الأسود/المصبوب، مقاومة درجات الحرارة العالية، مقاومة التصاق خبث اللحام
- موضع فتحة التثبيت: يتم توزيع الثقوب القياسية والفتحات الطويلة على جميع الجوانب، مما يدعم التثبيت الأفقي/الرأسي متعدد الاتجاهات والضبط الدقيق
المواصفات الفنية
| نظام الفتحة | أبعاد | المعالجة السطحية | الوزن المرجعي (كجم) |
|---|---|---|---|
| د28 | 475x100x100 | اسوداد | 49.3 |
| 475x100x100 | نيترة | 49.3 | |
| د22 | 475x100x100 | اسوداد | 32 |
| 475x100x100 | نيترة | 32 | |
| د16 | 250x50x50 | اسوداد | 8.3 |
| 250x50x50 | نيترة | 8.3 |
التركيب الهيكلي
- القاعدة: مع نظام الثقب القياسي، يمكن وضعها بسرعة وقفلها باستخدام طاولة اللحام ثلاثية الأبعاد لضمان مرجع ثابت
- ذراع دوار (ذراع زاوية): مزود بفتحات/فتحات على كلا الجانبين، يستخدم لتثبيت قطع العمل أو التركيبات الأخرى لتحقيق تعديل الزاوية
- قرص المقياس + مقبض القفل: مقياس شفاف 360 درجة، قفل بعد التعديل الدقيق لمنع اهتزاز اللحام وإزاحته
- عمود دبوس عالي القوة: يربط القاعدة والذراع الدوار، مع خصائص تحمل قوية ومقاومة للتآكل، مما يضمن تشغيل عالي الدقة على المدى الطويل.
الوظائف والمزايا الأساسية
- تحديد المواقع بدقة متعددة الزوايا: يغطي النطاق الكامل من 0 درجة إلى 225 درجة، ليحل محل مقاييس الزاوية الثابتة التقليدية، ومناسب للأجزاء الملحومة المعقدة
- التكيف المرن ثلاثي الأبعاد: بالاشتراك مع منصات D16/D28، ودبابيس تحديد المواقع، والمشابك، والكتل على شكل V، وما إلى ذلك، يمكنه بناء التركيبات بسرعة وإكمال تغييرات القالب في غضون 15 دقيقة
- لحام فعال ومستقر: زاوية قطعة العمل ثابتة بإحكام، وتجنب أخطاء الدعم اليدوي والاهتزاز، وضمان اتساق اللحام، وتقليل معدل إعادة العمل بأكثر من 30%.
- متانة شديدة التحمل: مصنوعة من الفولاذ عالي الجودة والمعالج بالحرارة، وتتميز بقدرة تحمل قوية ومقاومة للصدمات.
- تركيب ثنائي الاتجاه + الضبط الدقيق: يمكن تركيبه أفقيًا/عموديًا، ويدعم تصميم الفتحة الطويلة الضبط الدقيق للموضع ±5 مم
إرشادات التثبيت والاستخدام
- قم بمحاذاة القاعدة مع الفتحة القياسية لطاولة اللحام ثلاثية الأبعاد، وأدخل دبوس التثبيت للقفل، وتأكد من أن المرجع مستوي
- حرر مقبض القفل، وقم بتدوير ذراع الضبط إلى الزاوية المستهدفة، وقم بضبطه على الموضع الدقيق وفقًا للقرص
- تشديد مقبض القفل وإصلاح الزاوية؛ ثبت قطعة العمل عن طريق ضبط الفتحات/الفتحات الموجودة على الذراع واستخدام المشبك
- أثناء عملية اللحام، يمكن فحص المقياس في الوقت الفعلي وتعديله إذا لزم الأمر لضمان زوايا مستقرة
الأسئلة المتداولة
هل من السهل التركيب والتشغيل؟
سهل جدا. قم بقفل القاعدة مباشرة على طاولة اللحام ثلاثية الأبعاد باستخدام دبابيس القفل؛ قم بفك المقبض لضبط الزاوية، وقفل سريع بعد الإعداد. يمكن لشخص واحد إنهاء العملية في دقيقة واحدة.
ما هي الصناعات المناسبة لها؟
تصنيع المعادن، إطار الهيكل الفولاذي، هيكل الآلات الهندسية، إطار الخزانة، لحام تركيب الأنابيب، دعم المعدات وإنتاج اللحام على دفعات.
هل يمكن استخدامه في اللحام الثقيل؟
نعم. هيكل فولاذي مصبوب سميك، قدرة تحمل قوية، لا تهتز أو تغرق أثناء لحام قطع العمل الثقيلة.
هل يمكنك تخصيص الحجم أو الشعار؟
تصنيع المعدات الأصلية وأوديإم مقبولة. يمكن ترتيب الحجم المخصص وشعار العميل بالليزر وحل التعبئة.
ما هي طريقة الشحن التي يمكنك تقديمها؟
عن طريق البحر، عن طريق الجو، عن طريق التعبير (DHL/FedEx/TNT). يمكننا أيضًا دعم شروط الشحن CIF وDDP.
هل تقدمون خدمة ما بعد البيع؟
ضمان لمدة سنة لمشكلة الجودة. تقديم الدعم الفني مدى الحياة وإرشادات الاستخدام.
هل ترغب في شراء زاوية المحور والإمالة العالمية الخاصة بنا؟ اتصل بنا للحصول على التفاصيل الآن! نحن نقدم خدمة مخصصة لك.
